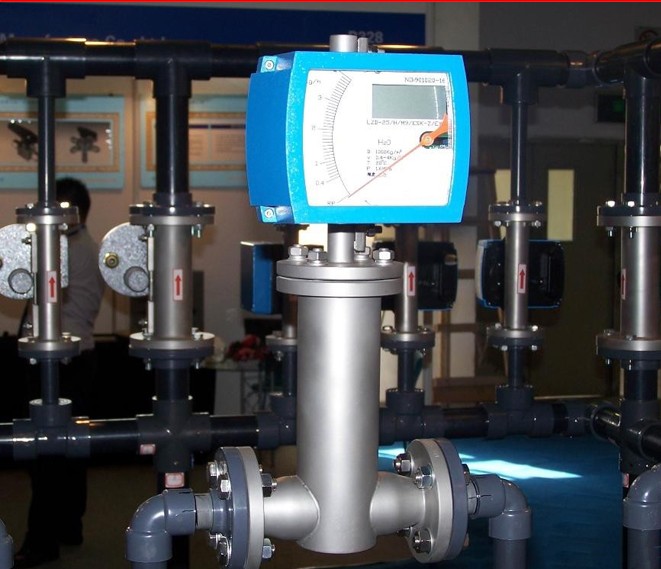

水平安裝金屬管浮子流量計
LZ系列金屬管浮子流量計適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長；金屬管浮子流量計對于直管段要求不高 ；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高 壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能.
一、金屬管浮子流量計技術參數
測量范圍:水（20℃）1-200000 l／h
空氣（20℃，0．1013MPa）0．03－4000m3／h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：高可達400℃
介質粘度：DN15: ?5mPa.s(F15.1-F15.3)
?30mPa.s(F15.4-F15.8)
DN25: ?250mPFa.s
DN50-DN150: ?300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3.6V鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出
特殊型：繼電器輸出
脈沖輸出：累積脈沖輸出，zui小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
二、金屬管浮子流量計產品選型
|
測量管結構 |
接液材質 |
管道口徑 |
附加結構 |
|||||||||
|
50 |
下進上出 |
R0 |
0Cr18Ni12Mo2Ti |
RP |
PTFE |
DN15 DN25 DN50 DN80 DN100 DN150 DN200 |
無 |
|
||||
|
51 |
下進上橫出 |
R1 |
321 |
Ti |
鈦合金 |
T |
夾套 |
|||||
|
52 |
下橫進上橫出 |
R2 |
302 |
|
|
Z |
阻尼 |
|||||
|
53R |
右進左出 |
R4 |
304 |
|
|
G |
高溫 |
|||||
|
53L |
左進右出 |
RL |
316L |
|
|
Y |
高壓 |
|||||
|
指示器形式代碼 |
||||||||||||
|
M1 |
就地指示型，方形外殼，機械指針指示瞬時流量 |
|||||||||||
|
M2 |
方形外殼，機械指針指示瞬時流量，液晶顯示瞬時/累積流量 |
|||||||||||
|
M3 |
圓形殼體，多功能指示器 |
|||||||||||
|
|
無 |
只限M1、M4指示器 |
||||||||||
|
A |
85-265VAC 50HZ供電，4-20mA輸出，可帶背光，報警為繼電器 |
|||||||||||
|
B |
電池供電，無信號輸出，，無背光，無報警，只限M2、M4指示器 |
|||||||||||
|
C |
24VDC兩線制供電，4-20mA輸出，不帶背光 |
|||||||||||
|
D |
24VDC三、四線制供電，4-20mA輸出，可帶背光 |
|||||||||||
|
|
無 |
普通布防爆 |
||||||||||
|
i |
本安防爆 |
|||||||||||
|
d |
隔爆型，圓形殼體 |
|||||||||||
|
|
無 |
無報警或脈沖輸出 |
||||||||||
|
K1 |
上限報警或一路脈沖輸出 |
|||||||||||
|
K2 |
下限報警或一路脈沖輸出 |
|||||||||||
|
K3 |
上、下限報警或兩路脈沖輸出 |
|||||||||||
|
|
無 |
不帶背光 |
|
|||||||||
|
L |
帶背光 |
|
||||||||||
|
|
H |
HART協議 |
||||||||||
|
M |
MODBUS協議 |
|||||||||||
三、金屬管浮子流量計流量范圍
|
通徑
(mm)
|
流量范圍
|
壓力損失KPa
|
||||
|
水L/h
|
空氣m3/h
|
水
|
空氣
|
|||
|
常規型
|
防腐型
|
常規型/防腐型
|
常規型
|
防腐型
|
||
|
15
|
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 63-630 |
2.5-25
4.0-40 6.3-63 10-100 16-160 25-250 40-400 |
0.07-0.7
0.11-1.1 0.18-1.8 0.28-2.8 0.48-4.8 0.7-7.0 1.0-10.0 1.6-16.0 |
6.5
6.5 6.6 6.6 6.8 7.0 8.6 11.1 |
5.5
5.5 5.6 5.6 5.8 6.1 7.3 |
7.1
7.2 7.3 7.5 8.0 10.8 10.0 14.0 |
|
25
|
100-1000
160-1600 250-2500 400-4000 |
63-630
100-1000 160-1600 250-2500 |
3-30
4.5-45 7-70 11-110 |
7.0
8.0 10.8 15.8 |
5.9
6.0 6.8 9.2 |
7.7
8.8 12.0 19.0 |
|
50
|
630-6300
1000-10000 1600-16000 |
400-4000
630-6300 000-10000 |
18-180
25-250 40-400 |
8.1
11.0 17.0 |
6.8
9.4 14.5 |
8.6
10.4 15.5 |
|
80
|
2500-25000
4000-40000 |
1600-16000
2500-25000 |
60-600
80-800 |
8.1
9.5 |
6.9
8.0 |
12.9
18.5 |
|
100
|
6300-63000
|
4000-40000
|
100-1000
|
15.0
|
8.5
|
19.2
|
|
150
|
20000-100000
|
|
600-3000
|
19.2
|
|
20.3
|
四、金屬管浮子流量計訂貨須知
1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
