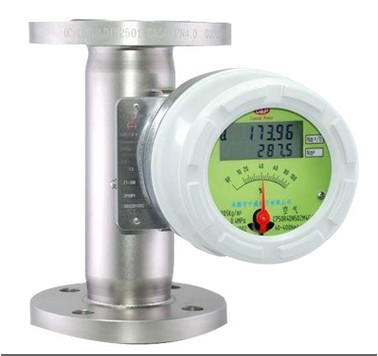

金屬管轉子流量計
一、概述
LZ系列金屬管轉子流量計用于封閉管道中液體、氣體或蒸汽的流量測量，在過程控制中的廣泛應用，特別適合中小流量的控制和測量。
它是由錐管、浮子、指示器、轉換器組成。流體流進錐管浮子上升，其升力M與重力G平衡時，浮子的位移通過磁鋼傳遞給指示器就地指示流量或再由轉換器轉換成相應的電信號（二線制4-20mA,三線制0-10 mA,四線制4-20 mA、0-20mA）可與DDZ-Ⅱ、 DDZ-Ⅲ型電動單元組合儀表，I系列、EK系列等儀表匹配，也可與計算機聯網實現流量的遠距離顯示，記錄、調節，積算和控制。
根據用戶要求可同時指示標準狀態流量和實際工作狀態的流體流量（根據用戶提供、流量、溫度、密度、壓力等參數由計
算機計算完成）亦即可作2-3種刻度指示，輸出信號和刻度一致而且線性。
為100mm和50mm二種，亦可按客戶要求定制。
如0Cr16 Ni60Mo16W4;內襯聚四氟乙烯（PTFE）4F或46F、玻璃、橡膠等。
裝高度可由客戶定。
測量范圍見表1
量程比：10：1；（根據用戶可達15：1）
精度等級：2.5；特殊1.5；
壓力損失：6.5KPa -38.2KPa
流體溫度：-80-400℃（內襯氟塑料為-80--+90℃）
流體粘度：15≤5mPa?S; 25-150≤300mPa?S
工作壓力：1.6MPa、2.5 MPa、4.0 MPa、6.3 MPa（≥10 MPa）
連接方式：法蘭連接（螺紋連接請與廠協商）
按JB81-59;JB82-59
輸出電信號：二線制4-20mA，三線制0-10mA。
電源電壓：24V±20%DC(與輸出無影響)
電源消耗：約25mA
電信號溫度影響：0.5%/10℃
負載電阻：0-10mA,0-1.2kΩ;4-20mA,0-500Ω
接線電纜：RVVP3×28/0.15;2×28/0.15;4×28/0.15
防暴等級：本安型：ibⅡCT5,配安全柵LB830S
隔爆型：dⅡBT5
傳感器連接高度：標準型為250mm
磁過濾器高度：標準型：100mm(也可由用戶定)
傳感器安裝形式：基型為250mm(也可由用戶定)
指示器防蝕類別：防塵防滴（相當于IP65）
報警主要技術性能：
1．工作電壓：12V±10%;低電平≤4V,高電平≥9V
2．5A 125V/3A 250V 常閉和常開觸點各一對。
傳輸距離：1Km(金屬屏蔽線)導線電阻不大于100Ω
|
公稱通徑 mm
|
20 ℃ 水
|
101.325KPa 20℃ 空氣
|
|
15
|
2.5-25 L/h
4-40 L/h 6.3-63 L/h 10-100 L/h 16-160 L/h 25-250 L/h 40-400 L/h 60-600 L/h 63-630 L/h |
0.07-0.7 m3/h
0.11-1.1 m3/h 0.18-1.8 m3/h 0.28-2.8 m3/h 0.4-4 m3/h 0.7-7 m3/h 1.0-10 m3/h 1.6-16 m3/h |
|
20
|
0.16-1.6 m3/h
|
4.5-45 m3/h
|
|
25
|
0.1-1 m3/h
0.16-1.6 m3/h 0.25-2.5 m3/h 0.3-3 m3/h 0.4-4 m3/h |
3-30 m3/h
4.5-45 m3/h 7-70 m3/h 11-110 m3/h |
|
40
|
0.6-6 m3/h
|
16-160 m3/h
|
|
50
|
0.63-6.3 m3/h
1.0-10 m3/h 1.2-12 m3/h 1.6-16 m3/h |
18-180 m3/h
25-250 m3/h 40-400 m3/h |
|
65
|
2.5-25 m3/h
|
75-750 m3/h
|
|
80
|
2.5-25 m3/h
3.0-30 m3/h 4.0-40 m3/h |
110-1100 m3/h
|
|
100
|
6-60 m3/h
6.3-63 m3/h |
180-1800 m3/h
|
|
125
|
10-100 m3/h
|
250-2500 m3/h
|
|
150
|
12-120 m3/h
|
300-3000 m3/h
|
可為用戶制造各種規格，各種流量范圍的流量計
四、金屬管浮子流量計選型
|
測量管結構 |
接液材質 |
管道口徑 |
附加結構 |
|||||||||
|
50 |
下進上出 |
R0 |
0Cr18Ni12Mo2Ti |
RP |
PTFE |
DN15 DN25 DN50 DN80 DN100 DN150 DN200 |
無 |
|
||||
|
51 |
下進上橫出 |
R1 |
321 |
Ti |
鈦合金 |
T |
夾套 |
|||||
|
52 |
下橫進上橫出 |
R2 |
302 |
|
|
Z |
阻尼 |
|||||
|
53R |
右進左出 |
R4 |
304 |
|
|
G |
高溫 |
|||||
|
53L |
左進右出 |
RL |
316L |
|
|
Y |
高壓 |
|||||
|
指示器形式代碼 |
||||||||||||
|
M1 |
就地指示型，方形外殼，機械指針指示瞬時流量 |
|||||||||||
|
M2 |
方形外殼，機械指針指示瞬時流量，液晶顯示瞬時/累積流量 |
|||||||||||
|
M3 |
圓形殼體，多功能指示器 |
|||||||||||
|
|
無 |
只限M1、M4指示器 |
||||||||||
|
A |
85-265VAC 50HZ供電，4-20mA輸出，可帶背光，報警為繼電器 |
|||||||||||
|
B |
電池供電，無信號輸出，，無背光，無報警，只限M2、M4指示器 |
|||||||||||
|
C |
24VDC兩線制供電，4-20mA輸出，不帶背光 |
|||||||||||
|
D |
24VDC三、四線制供電，4-20mA輸出，可帶背光 |
|||||||||||
|
|
無 |
普通布防爆 |
||||||||||
|
i |
本安防爆 |
|||||||||||
|
d |
隔爆型，圓形殼體 |
|||||||||||
|
|
無 |
無報警或脈沖輸出 |
||||||||||
|
K1 |
上限報警或一路脈沖輸出 |
|||||||||||
|
K2 |
下限報警或一路脈沖輸出 |
|||||||||||
|
K3 |
上、下限報警或兩路脈沖輸出 |
|||||||||||
|
|
無 |
不帶背光 |
|
|||||||||
|
L |
帶背光 |
|
||||||||||
|
|
H |
HART協議 |
||||||||||
|
M |
MODBUS協議 |
|||||||||||
