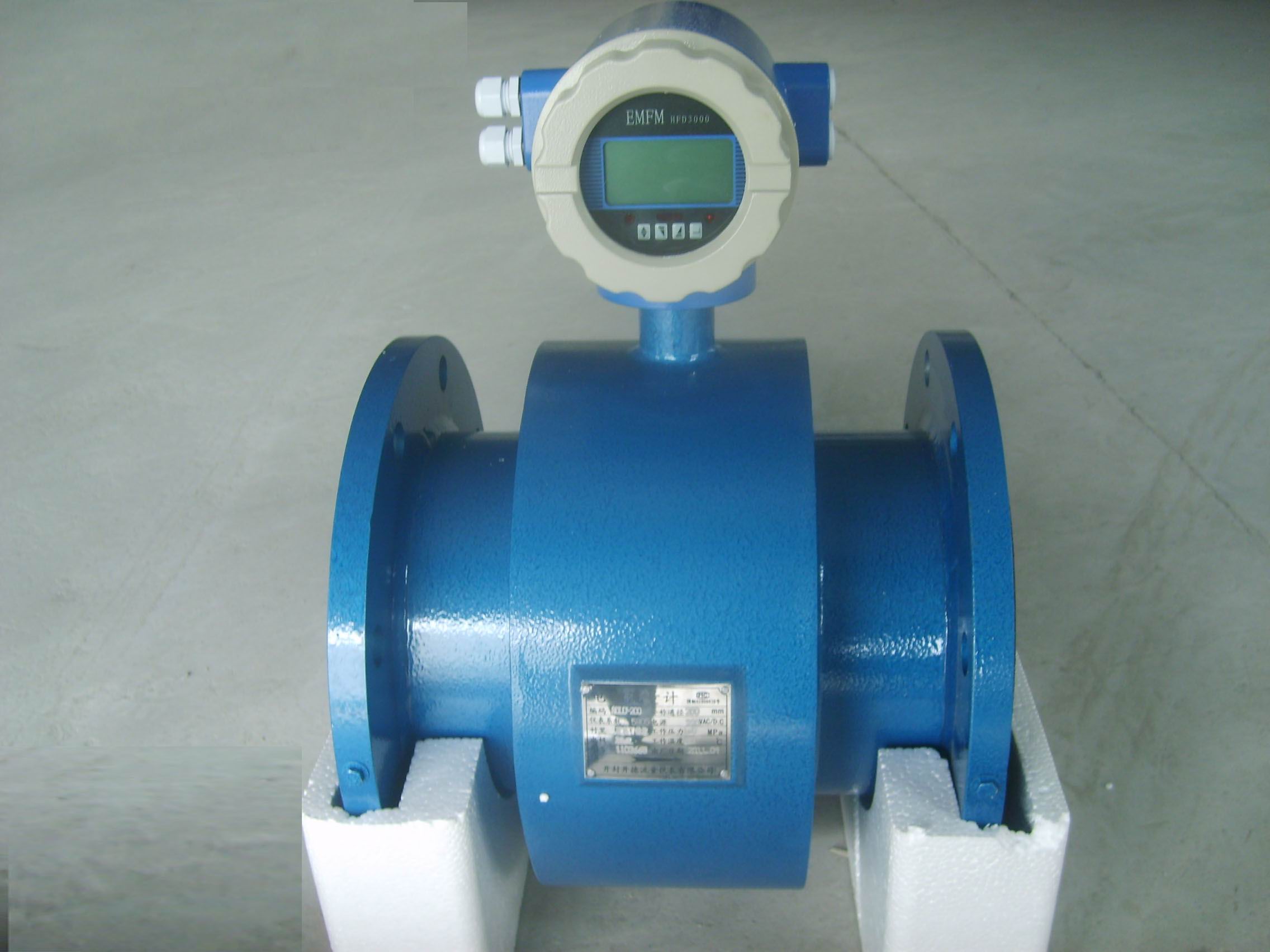

智能電磁流量計

智能電磁流量計概述：
LD系列智能電磁流量計由傳感器和轉換器兩部分組成，是根據法拉第電磁感應定律工作的，用來測量導電率大于5uS/cm導電液體的體積流量，是一種測量導電介質體積流量的感應式儀表。傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和和泥漿，紙漿，礦漿等均勻的液固兩相懸浮液體的體積測量。包括強酸、強堿等強腐蝕性的液體。智能電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

電磁流量計工作原理

智能電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損小，可測流量范圍大。zui大流量與zui小流量的比值一般為20：1以上，適用的工業管徑范圍寬，zui大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥1μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。

當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的中效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢。感應電勢的方向由右手定則判定，感應電勢的大小由下式確定：

Ex=BDv－－－－－－－－－－－－－－－－-式（1）

式中Ex—感應電勢，V；
B—磁感應強度，T
D—管道內徑，m
v—液體的平均流速，m/s

然而體積流量qv等于流體的流速v與管道截面積（πD2）/4的乘積，將式（1）代入該式得：

Qv=(πD/4B)* Ex －－－－－－－－-式（2）

由上式可知，在管道直徑D己定且保持磁感應強度B不變時，被測體積流量與感應電勢呈線性關系。若在管道兩側各插入一根電極，就可引入感應電勢Ex，測量此電勢的大小，就可求得體積流量。

電磁流量計特點：

１、電磁流量計的測量不受流體密度、粘度、溫度、壓力和電導率變化等因素的影響；
２、測量管內無阻礙流動部件，無壓損，直管段要求較低；
３、電磁流量計的公稱通徑DN10～DN2200。傳感器襯里和電極材料有多種選擇；
４、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1；
５、轉換器可與傳感器組成一體型或分離型；
６、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠；
７、電磁流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量；可顯示．莊、反流量，并具有多種輸出：電流、脈沖、數字通訊、HART；
８、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能；

電磁流量計技術參數：

◆儀表精度：管道式0.3級、0.5級、1.0級；插入式2.5級
◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。
◆流速范圍：0.2～12m/s
◆工作壓力：0.25MPa~16MPa
◆環境溫度：-40℃～+50℃
◆介質溫度：聚四氟乙烯襯里≤180℃
                       橡膠材質襯里≤65℃
◆防爆標志：Ex dⅡBT4
◆外磁干擾：≤400A/m
◆外殼防護：一體化型： IP65；
                      分離型：傳感器IP68（水下5米，僅限于橡膠襯里）
                                           轉換器IP65
◆輸出信號：4～20mA.DC，負載電阻0～750Ω
◆通訊輸出：RS485或CAN總線
◆電氣連接：M20×1.5內螺紋，φ10電纜孔
◆電源電壓：90～220V.AC、24±10%V.DC
◆zui大功耗：≤10VA

電磁流量計參考流量范圍：

通徑	zui小流量選擇	常用滿量程流量選擇（m3/h）
10	0.10	0.4；0.5；0.6；0.8；1.0；1.2；1.6；2.0；2.5
15	0.20	1.0；1.2；1.6；2.0；2.5；3.0；4.0；5.0；6.0
20	0.35	2.0；2.5；3.0；4.0；5.0；6.0；8.0；10.0；12.0
25	0.55	3.0；4.0；5.0；6.0；8.0；10.0；12.0；14.0；16.0
32	1.0	5.0；6.0；8.0；10.0；12.0；14.0；16.0
40	1.5	8.0；10.0；12；16；20；25；30；40
50	2.5	12；16；20；25；30；40；50；60；70
65	4.0	20；25；30；40；50；60；80；100；120
80	5.5	25；30；40；50；60；80；100；120；160
100	8.5	40；50；60；80；100；120；160；200；250
125	14	60；80；100；120；160；200；250；300；400
150	20	100；120；160；200；250；300；400；500；600
200	35	160；200；250；300；400；500；600；800；1000
250	55	200；250；300；400；500；600；800；1000；1200；1600
300	80	300；400；500；600；800；1000；1200；1600；2000；2500
350	105	400；500；600；800；1000；1200；1600；2000；2500；3000
400	135	500；600；800；1000；1200；1600；2000；2500；3000；4000
450	175	600；800；1000；1200；1600；2000；2500；3000；4000；5000
500	215	800；1000；1200；1600；2000；2500；3000；4000；5000；6000
600	305	1000；1200；1600；2000；2500；3000；4000；5000；6000；10000
700	415	1200；1600；2000；2500；3000；4000；5000；6000；10000；12000
800	545	1600；2000；2500；3000；4000；5000；6000；10000；12000；16000
900	690	2000；2500；3000；4000；5000；6000；10000；12000；16000；20000
1000	850	2500；3000；4000；5000；6000；10000；12000；16000；20000；25000
1200	1250	6000；10000；15000；20000；25000；30000；35000
1400	1700	8000；10000；20000；30000；40000；50000
1600	2500	10000；20000；30000；40000；50000；65000
1800	3000	15000；20000；30000；40000；50000；60000；70000
2000	3500	20000；40000；60000；80000；100000
2200	4000	20000；40000；60000；80000；100000；120000

電磁流量計選型表：

型號	基本代碼								說明
LD									電磁流量計
公稱通徑	Y								一體式
	F								分體式
轉換器型號		ZA							圓形
		ZB							方形
電源			AC						交流220VAC 50Hz（90-245VAC 50Hz）
			DC						直流 24V DC(20-36V DC)
輸出信號				I					4-20ma
				F					頻率 1KHz
				RS					串行通訊（485）
				C					控制輸出
防爆等級					N				無防爆
					EX				防爆（僅適用于分體式）
介質溫度						T1			≤65℃
						T2			≤120℃
						T3			≤180℃（僅適用于分體式）
內襯材質							NE		（氯丁橡膠≤65℃）（DN50~DN2200）
							PTFE		（聚四氟乙烯≤180℃）（DN10~DN600）
							PVC		（聚氯乙烯≤70℃）（DN10-DN150）
電極材質								316L	316L
								Hc	哈氏合金c
								Hb	哈氏合金b
								Ti	鈦
								Ta	鉭
滿量程流量									參見流量選擇表
信號線長度									（米）僅限于分體式

電磁流量計安裝要求

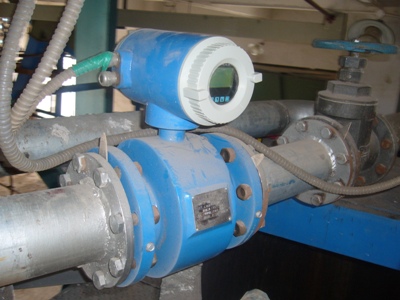

安裝在客戶現場的智能電磁流量計

安裝示意圖如下：

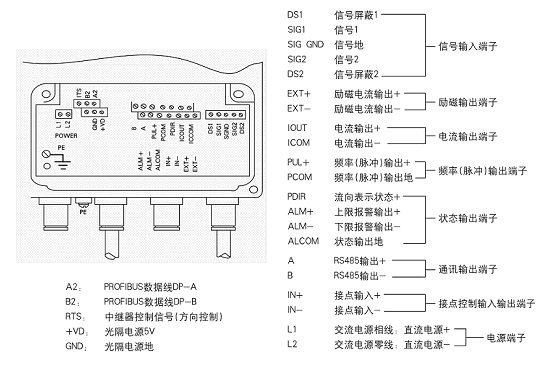

電磁流量計的正確接線：

①勵磁電纜可選用YZ中型橡套電纜，其長度與信號電纜一樣

②信號電纜和其他動力電源電纜須嚴格分開，不能敷設在同一根管子內，不能平行敷設，不能絞合在一起，應分別單獨穿在鋼管內。

③信號電纜和勵磁電纜盡可能短，不能將多余的電纜卷在一起，應將多余電纜剪掉，并重新焊接頭，電纜進入傳感器電氣接口時，在端口處做成U型，這樣可以防止雨水滲透到傳感器中。

④分體型電磁流量計勵磁電纜和轉換器之間的連接用專用接線完成，轉換器和外部的連接同一體型電磁流量計。

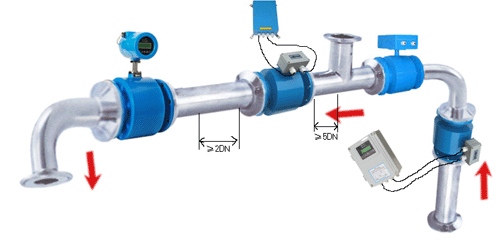

如何在管道上安裝：

應安裝在水平管道較低處和垂直向上處，避免安裝在管道的高點和垂直向下處；

應安裝在管道上上升處；

在開口排放管道安裝，應安裝在管道的較低處；
應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；

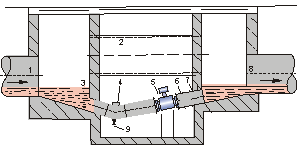

在測量井內安裝流量計的方式

1、入口

2、溢流管

3、入口柵

4、清洗孔

5、流量計

6、短管

7、出口

8、排放閥

如何正確選擇安裝節點：

正確地選擇安裝點和正確安裝流量計都是非常重要的環節，若在安裝環節失誤，輕者影響測量精度，重者會影響流量計的使用壽命，甚至?xí)p壞流量計。

選擇安裝位置時需特別注意：

·非測量電極的軸線須近似于水平方向；

·測量管道內須充滿液體；

·流量計前方不小于要有5＊ D(D為流量計內徑)長度的直管段，后方不小于要有3＊ D(D為流量計內徑)長度的直管段；
· 流體的流動方向和流量計的箭頭方向一致；
·管道內要有真空會損壞流量計的內襯，需特別注意；
·在流量計附近應無強電磁場；
·在流量計附近應有充裕的空間，以便安裝和維護；
·若測量管道有振動，在流量計的兩邊應有固定的支座測量不同介質的混合液體時混合點與流量計之間的距離不小于要有30×D(D為流量計內徑)長度為方便今后流量計的清洗和維護，應安裝旁通管道；

若管道落差超過5m時，在傳感器的下游安裝排氣閥；
