公司電話：0551-65350352分體式電磁流量計
一、產品簡介：

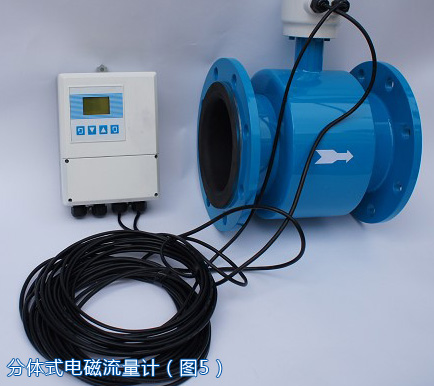

LD型分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由 屏蔽電纜 連接。分體式電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫,高濕,不便觀察的環境。二、產品特點
1、適用于導電率大于5цs/cm導電流體的體積流量測量。
2、測量管內無活動及阻流部件、壓力損失小
3、具有不同材質的襯里和電極有良好的防腐性能
4、不受介質、密度、粘度、溫度、壓力和導電率的影響
5、低頻矩形波勵磁、不易受干擾性、能穩定可靠
6、轉換器耗能低、安裝簡單方便、用戶不需調試
三、技術參數：
精度等級：±0.5％、±1％
襯里材質：聚氨脂、氯丁橡膠、聚四氟等
電極材質：不銹鋼、哈氏合金、鈦、鉑銥合金等
連接方式：法蘭夾裝、法蘭連接等
介質溫度：0℃～70℃、0℃～130℃（0℃～180℃）
公稱壓力：1.0Mpa～32 Mpa
防護等級：IP65、IP68
防爆標志：ExibBT4
工作電壓：220VAC、24VDC
電磁流量計參考流量范圍：
|
通徑 |
zui小流量選擇 |
常用滿量程流量選擇（m3/h） |
|
10 |
0.10 |
0.4；0.5；0.6；0.8；1.0；1.2；1.6；2.0；2.5 |
|
15 |
0.20 |
1.0；1.2；1.6；2.0；2.5；3.0；4.0；5.0；6.0 |
|
20 |
0.35 |
2.0；2.5；3.0；4.0；5.0；6.0；8.0；10.0；12.0 |
|
25 |
0.55 |
3.0；4.0；5.0；6.0；8.0；10.0；12.0；14.0；16.0 |
|
32 |
1.0 |
5.0；6.0；8.0；10.0；12.0；14.0；16.0 |
|
40 |
1.5 |
8.0；10.0；12；16；20；25；30；40 |
|
50 |
2.5 |
12；16；20；25；30；40；50；60；70 |
|
65 |
4.0 |
20；25；30；40；50；60；80；100；120 |
|
80 |
5.5 |
25；30；40；50；60；80；100；120；160 |
|
100 |
8.5 |
40；50；60；80；100；120；160；200；250 |
|
125 |
14 |
60；80；100；120；160；200；250；300；400 |
|
150 |
20 |
100；120；160；200；250；300；400；500；600 |
|
200 |
35 |
160；200；250；300；400；500；600；800；1000 |
|
250 |
55 |
200；250；300；400；500；600；800；1000；1200；1600 |
|
300 |
80 |
300；400；500；600；800；1000；1200；1600；2000；2500 |
|
350 |
105 |
400；500；600；800；1000；1200；1600；2000；2500；3000 |
|
400 |
135 |
500；600；800；1000；1200；1600；2000；2500；3000；4000 |
|
450 |
175 |
600；800；1000；1200；1600；2000；2500；3000；4000；5000 |
|
500 |
215 |
800；1000；1200；1600；2000；2500；3000；4000；5000；6000 |
|
600 |
305 |
1000；1200；1600；2000；2500；3000；4000；5000；6000；10000 |
|
700 |
415 |
1200；1600；2000；2500；3000；4000；5000；6000；10000；12000 |
|
800 |
545 |
1600；2000；2500；3000；4000；5000；6000；10000；12000；16000 |
|
900 |
690 |
2000；2500；3000；4000；5000；6000；10000；12000；16000；20000 |
|
1000 |
850 |
2500；3000；4000；5000；6000；10000；12000；16000；20000；25000 |
|
1200 |
1250 |
6000；10000；15000；20000；25000；30000；35000 |
|
1400 |
1700 |
8000；10000；20000；30000；40000；50000 |
|
1600 |
2500 |
10000；20000；30000；40000；50000；65000 |
|
1800 |
3000 |
15000；20000；30000；40000；50000；60000；70000 |
|
2000 |
3500 |
20000；40000；60000；80000；100000 |
|
2200 |
4000 |
20000；40000；60000；80000；100000；120000 |
|
型號 |
基本代碼 |
說明 |
|||||||
|
LD |
|
電磁流量計 |
|||||||
|
公稱通 徑 |
Y |
|
一體式 |
||||||
|
F |
|
分體式 |
|||||||
|
轉換器型號 |
ZA |
|
圓形 |
||||||
|
ZB |
|
方形 |
|||||||
|
電源 |
AC |
|
交流220VAC 50Hz（90-245VAC 50Hz） |
||||||
|
DC |
|
直流 24V DC(20-36V DC) |
|||||||
|
輸出信號 |
I |
|
4-20ma |
||||||
|
F |
|
頻率 1KHz |
|||||||
|
RS |
|
串行通訊（485） |
|||||||
|
C |
|
控制輸出 |
|||||||
|
防爆等級 |
N |
|
無防爆 |
||||||
|
EX |
|
防爆（僅適用于分體式） |
|||||||
|
介質溫度 |
T1 |
|
≤65℃ |
||||||
|
T2 |
|
≤120℃ |
|||||||
|
T3 |
|
≤180℃（僅適用于分體式） |
|||||||
|
內襯材質 |
NE |
（氯丁橡膠≤65℃）（DN50~DN2200） |
|||||||
|
PTFE |
（聚四氟乙烯≤180℃）（DN10~DN600） |
||||||||
|
PVC |
（聚氯乙烯≤70℃）（DN10-DN150） |
||||||||
|
電極材質 |
316L |
316L |
|||||||
|
Hc |
哈氏合金c |
||||||||
|
Hb |
哈氏合金b |
||||||||
|
Ti |
鈦 |
||||||||
|
Ta |
鉭 |
||||||||
|
滿量程流量 |
參見流量選擇表 |
||||||||
|
信號線長度 |
（米）僅限于分體式 |
||||||||
