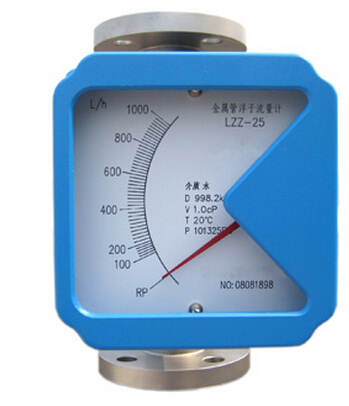

公司電話：0551-65350352金屬浮子流量計
LZ系列金屬浮子流量計適用于小口徑和低流速介質 流量測量；工作可靠，維護量小，壽命長；金屬管浮子流量計對于直管段要求不高 ；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光 單軸靈敏指示；非接觸磁耦合傳動；金屬管浮子流量計全金屬結構，適于高溫、高 壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬管浮子流量計帶有數據恢復，數據備份及掉電保護功能.
一、金屬浮子流量計技術參數
測量范圍:水（20℃）1-200000 l／h
空氣（20℃，0．1013MPa）0．03－4000m3／h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1．6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃
高溫型：高可達400℃
介質粘度：DN15: ?5mPa.s(F15.1-F15.3)
?30mPa.s(F15.4-F15.8)
DN25: ?250mPFa.s
DN50-DN150: ?300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20＊1．5
供電電源：標準型24VDC二線制4－20mA（10．8VDC－36VDC ）
交流型：85－265VAC 50HZ
電池型：3.6V鎳氫電池
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出
特殊型：繼電器輸出
脈沖輸出：累積脈沖輸出，zui小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999
防護等級：IP65
防爆標志：本安型iaⅡCT6 隔爆型dⅡCT6
二、金屬浮子流量計產品選型
|
測量管結構 |
接液材質 |
管道口徑 |
附加結構 |
|||||||||
|
50 |
下進上出 |
R0 |
0Cr18Ni12Mo2Ti |
RP |
PTFE |
DN15 DN25 DN50 DN80 DN100 DN150 DN200 |
無 |
|
||||
|
51 |
下進上橫出 |
R1 |
321 |
Ti |
鈦合金 |
T |
夾套 |
|||||
|
52 |
下橫進上橫出 |
R2 |
302 |
|
|
Z |
阻尼 |
|||||
|
53R |
右進左出 |
R4 |
304 |
|
|
G |
高溫 |
|||||
|
53L |
左進右出 |
RL |
316L |
|
|
Y |
高壓 |
|||||
|
指示器形式代碼 |
||||||||||||
|
M1 |
就地指示型，方形外殼，機械指針指示瞬時流量 |
|||||||||||
|
M2 |
方形外殼，機械指針指示瞬時流量，液晶顯示瞬時/累積流量 |
|||||||||||
|
M3 |
圓形殼體，多功能指示器 |
|||||||||||
|
|
無 |
只限M1、M4指示器 |
||||||||||
|
A |
85-265VAC 50HZ供電，4-20mA輸出，可帶背光，報警為繼電器 |
|||||||||||
|
B |
電池供電，無信號輸出，，無背光，無報警，只限M2、M4指示器 |
|||||||||||
|
C |
24VDC兩線制供電，4-20mA輸出，不帶背光 |
|||||||||||
|
D |
24VDC三、四線制供電，4-20mA輸出，可帶背光 |
|||||||||||
|
|
無 |
普通布防爆 |
||||||||||
|
i |
本安防爆 |
|||||||||||
|
d |
隔爆型，圓形殼體 |
|||||||||||
|
|
無 |
無報警或脈沖輸出 |
||||||||||
|
K1 |
上限報警或一路脈沖輸出 |
|||||||||||
|
K2 |
下限報警或一路脈沖輸出 |
|||||||||||
|
K3 |
上、下限報警或兩路脈沖輸出 |
|||||||||||
|
|
無 |
不帶背光 |
|
|||||||||
|
L |
帶背光 |
|
||||||||||
|
|
H |
HART協議 |
||||||||||
|
M |
MODBUS協議 |
|||||||||||
三、金屬浮子流量計流量范圍
4.0-40
6.3-63
10-100
16-160
25-250
40-400
63-630
4.0-40
6.3-63
10-100
16-160
25-250
40-400
0.11-1.1
0.18-1.8
0.28-2.8
0.48-4.8
0.7-7.0
1.0-10.0
1.6-16.0
6.5
6.6
6.6
6.8
7.0
8.6
11.1
5.5
5.6
5.6
5.8
6.1
7.3
7.2
7.3
7.5
8.0
10.8
10.0
14.0
160-1600
250-2500
400-4000
100-1000
160-1600
250-2500
4.5-45
7-70
11-110
8.0
10.8
15.8
6.0
6.8
9.2
8.8
12.0
19.0
1000-10000
1600-16000
630-6300
000-10000
25-250
40-400
11.0
17.0
9.4
14.5
10.4
15.5
4000-40000
2500-25000
80-800
9.5
8.0
18.5
四、金屬浮子流量計訂貨須知
1.根據測量流體是氣體或液體,正確遠用氣體或液體金屬管浮子流量計。
2.被測流體無腐蝕性選用普通型，有腐蝕性選用耐腐型。
3.訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。根據用戶提出的密度等進行刻度修正，制作特殊的流量標尺。
4.根據被測流體的測量范圍、應用場合等選擇合適型號的規格品種。如有特殊要求的流量計，請來公司或來函與銷售部聯系。
