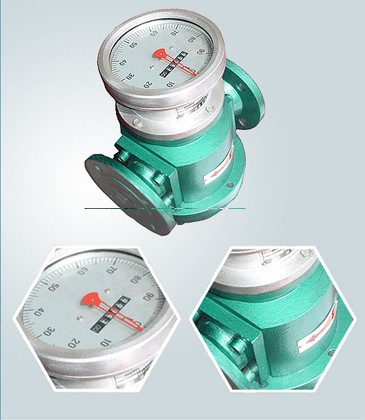

鑄鋼型腰輪流量計
鑄鋼型腰輪流量計設計新穎,外形美觀。具有精度高、可靠性好、壽命長、安裝使用方便等特點等特點。是容積式流量計的典型產品之一。廣泛用于石化、電力、冶金、交通、國防以及商貿等部門對汽油、煤油及輕柴油等油品的計量。
特點
腰輪流量計產品設計新穎，外形美觀。具有重量輕、精度高，安裝使用方便等特點。是容積式流量計的典型產品之一。
應用
廣泛用于石化、電力、冶金、交通、國防以及商貿等部門對汽油、煤油及輕柴油等油品的計量。
主要技術性能
本產品執行中華人民共和國標準JB/T9242-1999《容積式流量計通用技術條件》，
1、工作壓力（MPa）：0.6、1.0、1.6、2.5、4.0
2、工作溫度（℃）：-10℃～60℃
3、介質粘度（mPa.s）：0.6～150
4、精確度的等級：0.5 0.2
5、流量范圍（m3/h）
使用粘度可達2000mPa.S或更高，超過150mPa.S時
■外形及安裝尺寸連接法蘭標準：JB/T79-82-94
■技術參數
1、工稱壓力：(MPa)：0．6、1．0、1．6、2．5、4．0
2、工作溫度(℃)：—l0～60℃
3、精度等級：0.5、 0.2
4、流量范圍(m3／h)
|
公稱通徑 mm |
液體粘度 3.0～150mP·s |
液體粘度 0.6～3mP·s |
液體粘度 3.0～150mP·s |
液體粘度 0.6～3mP·s |
| 15 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | 0.83～2.5 |
| 20 | 0.25～2.5 | 0.5～2.5 | 0.5～2.5 | 0.83～2.5 |
| 25 | 0.6～6 | 1.2～6 | 1.2～6 | 2～6 |
| 40 | 1.6～16 | 3.2～16 | 3.2～16 | 5.3～16 |
| 50 | 2.5～25 | 5～25 | 5～25 | 8.3～25 |
| 80 | 6～60 | 12～60 | 12～60 | 20～60 |
| 80II | 12～100 | 22～100 | 20～100 | 33.3～100 |
| 100 | 10～100 | 20～100 | 20～100 | 33.3～100 |
| 150 | 40～200 | 40～200 | 100～200 | 66.7～200 |
| 精度等級 | 0.5 | 0.2 | ||
5、鑄鋼型腰輪流量計外形尺寸
| 型號 | L | H | I | B | D | D1 | n-d |
| KY-EL25.3 | 180 | 260 | 68 | 120*120 | G11/4 | ||
| KY-EL40.4 | 300 | 290 | 88 | 170 | 150 | 110 | 4-18 |
| KY-EL50.4 | 360 | 315 | 103 | 276 | 165 | 125 | 4-18 |
| KY-EL80.4 | 360 | 348 | 128 | 254 | 200 | 160 | 4-18 |
| KY-EL100.3 | 540 | 435 | 174 | 330 | 235 | 190 | 4-22 |
| KY-EL150.3 | 560 | 552 | 227 | 455 | 300 | 250 | 4-26 |
