渦街流量計是速度式流量計的一種，它以 卡門渦街理論為基礎，采用壓電晶體檢測流體通 過管道內三角柱時所產生的旋渦頻率，從而測量 出流體的流量。渦街流量計廣泛應用于石油、化 工、輕工、動力供熱等行業 。渦街流量計具有 以下特點：測量精度高，量程寬；測量介質廣泛 ，液體、氣體和蒸汽工作溫度高介質溫度可達 350℃；無運動部件無磨損可靠性高表體采用不 銹鋼材料耐腐蝕。傳感器口徑的不同，其測量范 圍也不同，而每一種口徑其測量范圍又隨著被測 介質的種類和工況溫度、壓力的變化而變化。。
● 檢測探頭不直接接觸被測介質，性能更穩定。
二：智能渦街流量計主要技術指標
|
公稱通徑 |
25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式) |
|
公稱壓力(MPa) |
DN25-DN200 4.0(>4.0協議供貨)，DN250-DN300 1.6(>1.6協議供貨) |
|
介質溫度(℃) |
壓電式：-40～260，-40～320；電容式： -40～300, -40～400，-40～450（協議訂貨） |
|
本體材料 |
1Cr18Ni9Ti，(其它材料協議供貨) |
|
允許振動加速度 |
壓電式:0.2g 電容式:1.0～2.0g |
|
精確度 |
±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS |
|
范圍度 |
1：6～1：30 |
|
供電電壓 |
傳感器：+12V DC，+24V DC；變送器：+12V DC ，+24V DC；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖(不包括電池供電型)：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
|
防護等級 |
普通型IP65 潛水型 IP68 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
氣體、液體、蒸汽 |
|
傳輸距離 |
三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 (4～20mA)：負載電阻≤750Ω |
儀表口徑
(mm)
液體
氣體
測量范圍
(m3/h)
輸出頻率范圍
(Hz)
測量范圍
(m3/h)
輸出頻率范圍
(Hz)
20
1~10
40~396
5.5~50
218~1982
25
1.6~16
32~325
8.5~70
172~1420
40
2.5~25
13~130
22~220
115~1147
50
3.5~35
9~93
36~320
96~854
65
6.5~68
8~82
50~480
61~583
80
10~100
6~65
70~640
45~417
100
15~150
5~50
130~1100
43~367
125
27~275
5~47
200~1700
33~290
150
40~400
4~40
280~2240
27~221
200
80~800
3~33
580~4960
24~207
250
120~1200
3~26
970~8000
20~171
300
180~1800
2~22
1380~11000
17~136
(400)
180～3000
5.6～87
2750～27000
85～880
(500)
300～4500
5.6～88
4300～43000
85～880
(600)
450～6500
5.7～89
6100～61000
85～880
(800)
750～10000
5.7～88
11000～110000
85～880
(1000)
1200～1700
5.8～88
17000～170000
85～880
|
1．認真核對被測介質的工況條件：溫度、壓力、管徑等工藝參數。2．認真核對被測介質的使用流量范圍，特別是zui小流量值以zui終確定使用儀表的口徑及配管參數。3．確定儀表的安裝地點，保證直管段，并為儀表的安裝維護創造好的環境條件。
渦街流量?jī)x表選型表（符合JB/T9294-1999標準）
1．傳感器選型表
LUGB/E系列渦街流量?jī)x表選型表
|
型 譜 |
說 明 |
|||||||||||||
|
LU |
|
渦街流量?jī)x表 |
||||||||||||
|
G |
|
傳感器 |
||||||||||||
|
檢測 方式 |
|
B |
|
壓電式傳感器 |
||||||||||
|
E |
|
電容式傳感器 |
||||||||||||
|
連接方式 |
|
1 |
僅對滿管型 |
法蘭連接型 |
||||||||||
|
2 |
僅對滿管型 |
法蘭卡裝型 |
||||||||||||
|
3 |
僅對插入型 |
簡易插入型 |
||||||||||||
|
4 |
僅對插入型 |
球閥插入型 |
||||||||||||
|
5 |
僅對滿管型 |
螺紋連接型 |
||||||||||||
|
6 |
僅對滿管型 |
卡箍連接型 |
||||||||||||
|
7 |
僅對滿管型 |
對焊型 |
||||||||||||
|
測量介質 |
|
2 |
|
|
液體 |
|||||||||
|
3 |
|
|
氣體 |
|||||||||||
|
4 |
|
|
蒸汽 |
|||||||||||
|
公稱通徑 |
|
02 … 30 A0 … A8 |
|
DN25 … 單位：mm DN300 DN1000 … DN1800 |
||||||||||
|
使用選項 |
|
|
P |
|
普通型 |
|||||||||
|
|
B |
|
防爆型 |
|||||||||||
|
輸出信號 |
本項可復選 |
1 |
|
脈沖輸出 |
||||||||||
|
2 |
|
4～20mA電流輸出，液晶顯示 |
||||||||||||
|
3 |
|
RS-485通訊 |
||||||||||||
|
4 |
|
電池供電 |
||||||||||||
|
5 |
|
HART協議 |
||||||||||||
|
6 |
|
特殊制作 |
||||||||||||
|
補償方式 |
|
空 |
|
無補償 |
||||||||||
|
T |
|
溫度補償 |
||||||||||||
|
P |
|
壓力補償 |
||||||||||||
|
選型 說明 |
例如： LUGE2405-P2TP普通 滿管型電容式渦街流量?jī)x表，法蘭卡裝型連接，介質為蒸汽,
儀表通徑為DN50, 4～20mA電流信號輸出，溫壓補償型 |
|||||||||||||

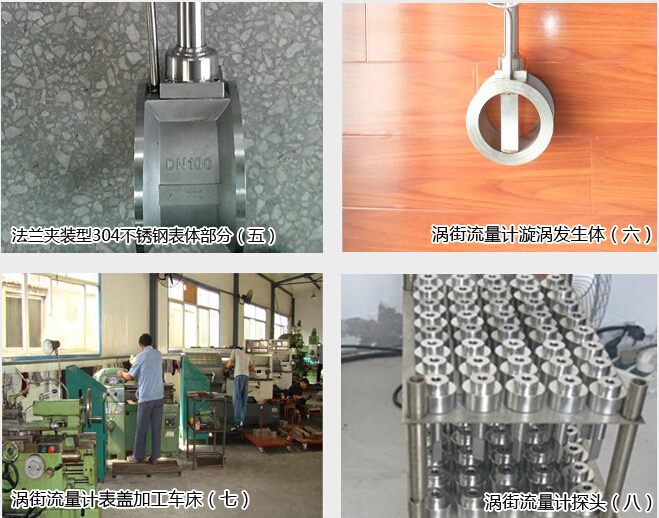

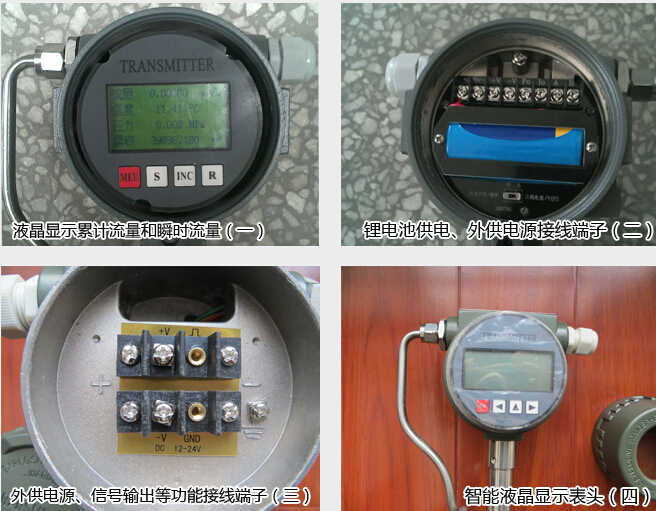

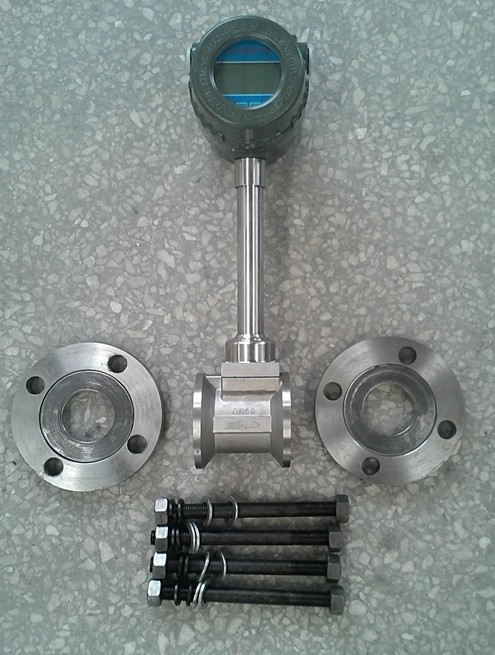

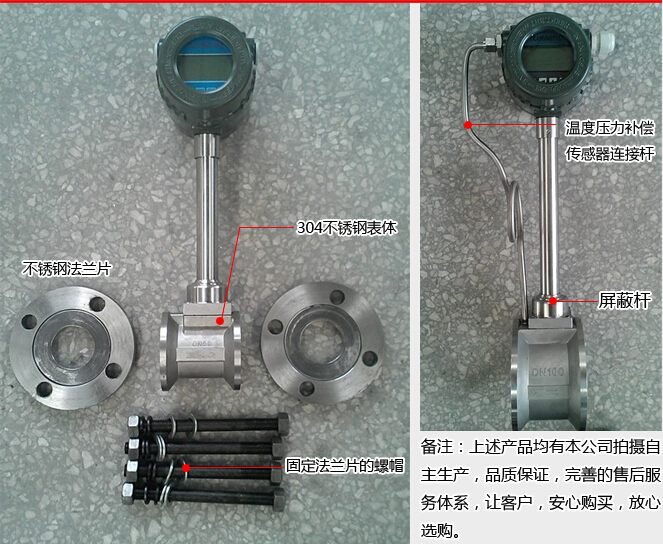

渦街流量計的標準配置：304不銹鋼表體和阻流件；外供24v或12v電源；液晶顯示累計流量和瞬時流量；帶4-20mA輸出；法蘭夾裝式連接（材質為碳鋼）；適用溫度為≤250℃以下；適用壓力為≤2.5Mpa；防護等級為IP65；精度等級：液體為1.0級，氣體或蒸汽為1.5級。

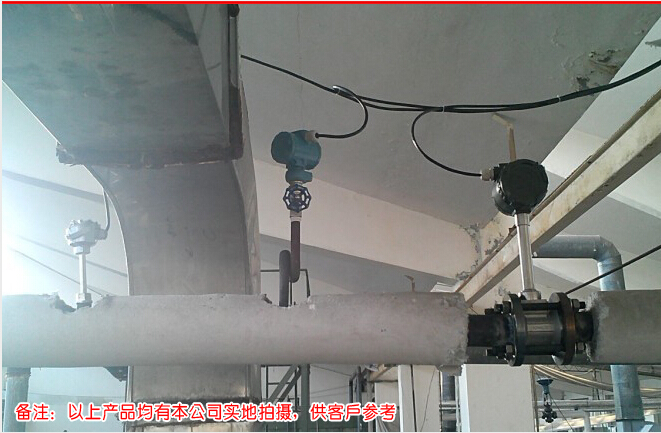

渦街流量計應用現場
