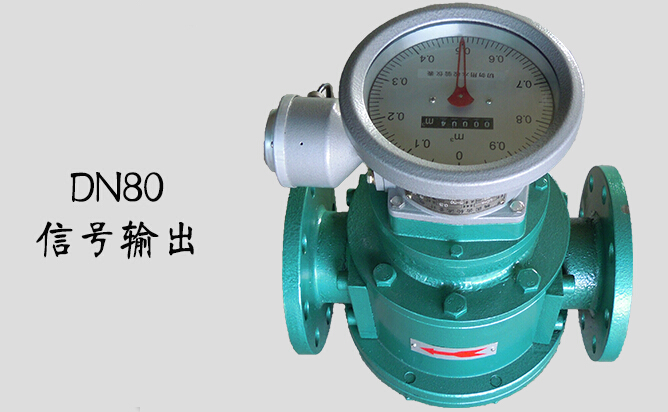

一、 橢圓齒輪流量計介紹

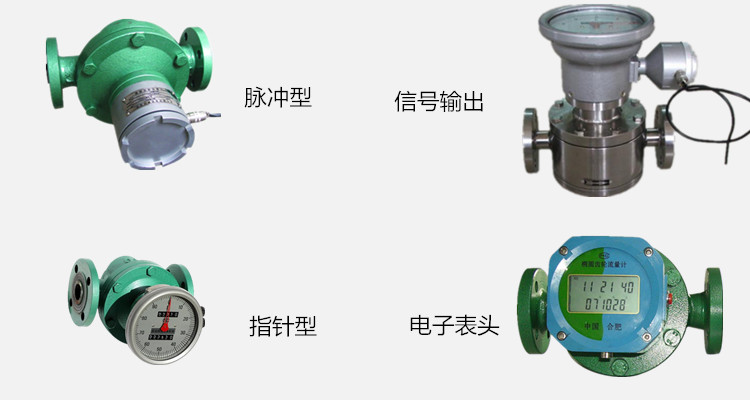

信號輸出型橢圓齒輪流量計是用來測量液體流量的儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質(酸、堿、有機液、油品、食品等），流量計可以選用不同的材料（鑄鋼、不銹鋼和316）制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的 XMJA-9000系列流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。
二、結構與工作原理
橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器，則構成高溫型流量計。送變器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構、調節機構、計數器、發訊器。
計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位。橢圓齒輪流量計進出口壓力差推動而旋轉，從而不斷地將液體經初月形空腔計量后送到出口處，每轉流過的液體是初月形空腔的四倍，由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器，便可知道通過管道中液體總量和瞬時流量。
三、產品特點：
1、測量精度較高：0.2級與0.5級；
2、機構簡單、堅固、運行可靠；
3、特別適合于測量粘度較高的介質，而且對被測量液體粘度的變化不敏感；
4、安裝容易。流量計前后不需直管段，即使流量計靠近閥門、彎管、縮管、擴大管，也無需加裝直管段。
5、KYLC-a型鑄鐵橢圓齒輪流量計，廣泛用于各種油品及對鑄鐵不腐蝕液體介質的計量
6、KYLC-e型鑄鋼橢圓齒輪流量計，用于高壓、低腐蝕性介質的計量
7、KYLC-b型不銹鋼橢圓齒輪流量計廣泛用于有較強腐蝕性液體介質，如酸、堿、鹽及有機化合物等的計量
8、為了防止流量計的齒輪被雜質卡死，在流量計的上游須安裝過濾器
9、防爆等級：ExiaIICT6
四、技術數據:
1 鑄鐵型 鑄鋼型 鑄鐵輕型橢圓齒輪流量計
|
LC-A鑄鐵型 |
LC-QA鑄鐵鋁齒型 |
LC-E鑄鋼型 |
|
|
公稱壓力MPa |
1.6 |
2.5、4.0、6.4 |
|
|
溫度范圍℃ |
-20~+100 |
||
|
精度等級 |
0.5% 0.2% |
||
|
流量范圍 m3/h |
|||
|
被測液體粘度mPa.s |
|||
|
口徑 |
0.6-2 |
2-8 |
8-200 |
|
10 |
|
0.08-0.4 |
0.04-0.4 |
|
15 |
|
0.3-1.5 |
0.15-1.5 |
|
20 |
0.75-3 |
0.4-3 |
0.3-3 |
|
25 |
1.5-6 |
0.8-6 |
0.6-6 |
|
40 |
3-15 |
2-15 |
1.5-15 |
|
50 |
4.8-24 |
3-24 |
2.4-24 |
|
80 |
12-60 |
8-60 |
6-60 |
|
100 |
20-100 |
13-100 |
10-100 |

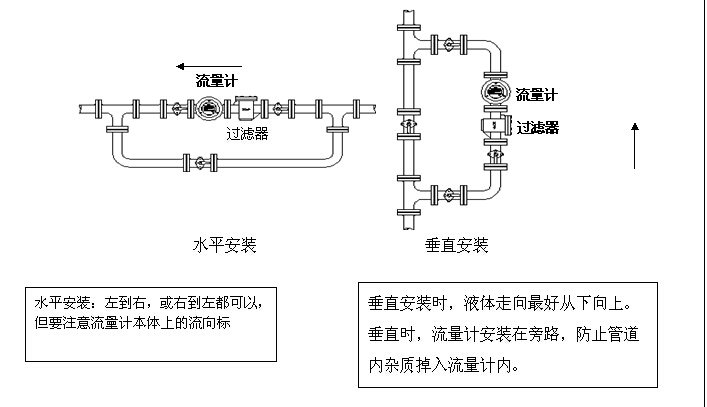

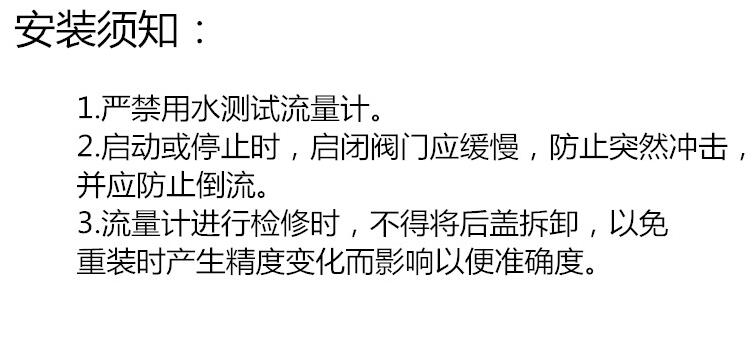

橢圓齒輪流量計安裝須知

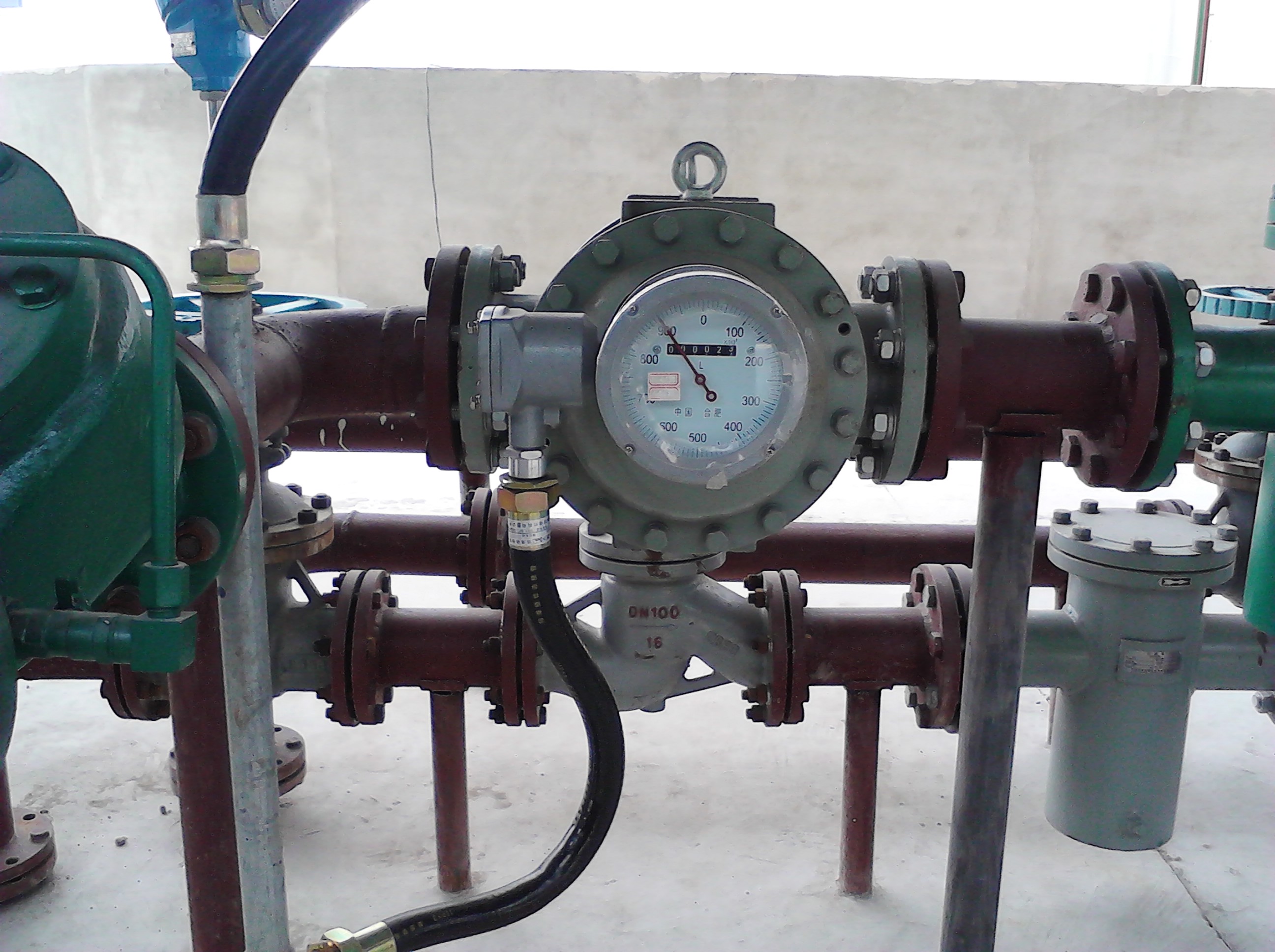

橢圓齒輪流量計現場圖片
