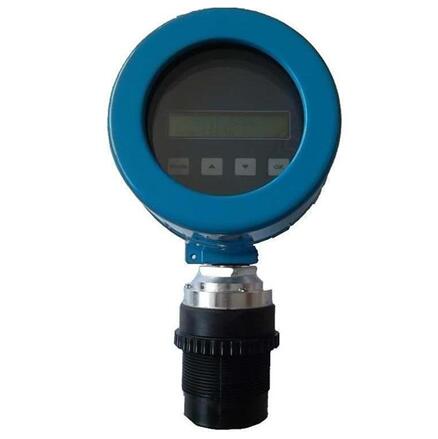

公司電話：0551-65350352一體式超聲波明渠流量計
一體式超聲波明渠流量計品種：有兩種常見類型堰式明渠流量計和槽式明渠流量計，可以用于非滿管狀敞開渠道測量自由表面自然流的流量?jī)x表。非滿管態流動的水路稱作明渠,測量明渠中水流流量的稱作明渠流量計。明渠流量計除圓形外,還有U字形、梯形、矩形等多種形狀。明渠流量計應用場所有城市供水引水渠;火電廠引水和排水渠、污水治理流入和排放渠;工礦企業水排放以及水利工程和農業灌溉用渠道。
一體式超聲波明渠流量計主要部件巴歇爾槽(又稱巴氏槽)，是用于明渠流量測量的輔助設備。廣泛應用于城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。儀表工作時，傳感器不與被測流體接觸，避免了渠道內污水的沾污和腐蝕。用于測量污水量，可以比其它形式的儀表，具有更高的可靠性。本儀表選配RS232串口可以接計算機或其它數據采集器，也可以接調制解調器或無線通訊模塊，實現有線或無線的遠程通訊。
應用
? 連續、非接觸測量流量。
? 可用于工廠排污口、農田灌溉、河道流量等場所。
特點
? 多達四種顯示模式，可顯示瞬間流量、累計流量、液位、回波波形、歷史曲線。
? 具有數據存儲、自動糾錯功能，數據存儲時間長達10年。
? 內部集成溫度傳感器，實時對聲速進行溫度補償。
? 借助圖形液晶顯示、鍵盤，可現場進行參數設置。
? 4～20mA電流輸出瞬間流量，RS485/ModBUS輸出瞬間流量、累計流量、液位。
? 自帶4～20mA電流模擬、RS485診斷功能。
? 可選擇中、英文顯示，可選擇流量單位。
? 自動檢測現場電氣干擾，并進行干擾抑制。
? 所有輸入、輸出線都有過壓、過流保護。
? 提供報警電流輸出功能。
本產品須與量水堰槽一起使用，主要用來測量具有敞開、非滿管、自由流條件下的渠道內的污水流量。
材質類型：玻璃鋼、PVC、不銹鋼。 (流量越大，相應增加壁厚)
超聲波明渠流量計安裝位置

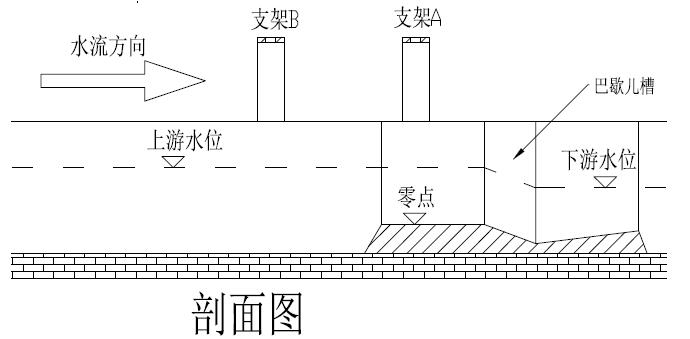

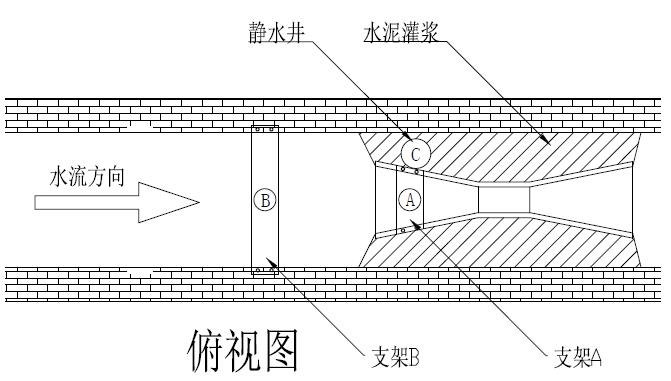

一般來說，明渠流量計可安裝在下圖所示的A、B、C三個位置。
注意：
嚴禁高液位進入儀表盲區。
當液面有泡沫或漂浮物，只能安裝在C處或在上游對泡沫進行攔截。
當使用1號或2號巴歇爾槽時，由于喉道狹窄，建議將儀表安裝在B、C處。
下游排水能力應大于上游來水；否則需要設置淹沒比，進行流量修正；

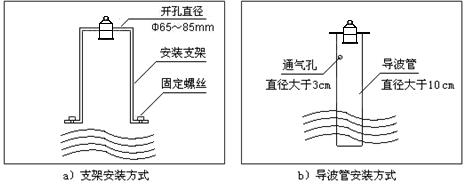

超聲波明渠流量計安裝方式
明渠流量計共有兩種安裝方式，請根據現場的條件，合理選擇！
注意：
“支架安裝方式”適用于液面無泡沫、渠道寬度大于20cm的場所。支架高度35-50cm；
“導波管安裝方式”適用于液面波動劇烈、有泡沫或渠道小于20cm的場所。導波管可以采用直徑大于10cm的PVC管，中間無接頭。
