公司電話：0551-65350352手持式超聲波流量計
一：手持式超聲波流量計概述
手持式超聲波流量計體積小巧，內置可充電鎳氫電池，充電后可連續工作12小時以上；像手機一樣使用方便。采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；采用雙平衡信號差分發射、接收電路，可有效抵御變頻器、電視塔、高壓線等強干擾源的干擾。
歡迎您選用性能優異、功能齊全、采用的HZ-CSB-200S手持式超聲波流量計。使用前請仔細閱讀本詳細資料。
手持式超聲波流量計采用低電壓、多脈沖發射電路，測量精度、使用壽命及可靠性大幅提高；雙平衡信號差分發射、接收電路，可有效抵御變頻器、電視塔、高壓線等強干擾源的干擾；內置可充電鎳氫電池，可連續工作12小時以上；優化的智能信號自適應處理，用戶無需任何電路調整。
超聲波流量計大量的選用了世界半導體廠商，諸如：Philips, Maxim, Ti, Winbond 和Xilinx等。先進的電路設計、zui新器件的選用、優秀的硬件設計加上中英文用戶界面友好的軟件設計，使超聲波流量計受到了廣大用戶的好評。
二：手持式超聲波流量計主要特點
1.精度達到±1%,線性度0.5%,重復性精度0.2%
2.重量輕 體積:210×90×30mm,重量僅為0.5kg
3.將帶磁性的超聲波流量計傳感器吸附在管道外壁,即可完成流量測量
4.選用不同型號的傳感器 , 可實現口徑 DN20 ～ DN6000 管道流量的測量
5.內置大容量鎳氫充電電池 ,可支持流量計連續工作 12 小時以上
6.可同時顯示累積流量，瞬時流量，流速，工作狀態等。
7.內置數據記錄器，空間為24k字節，可以存儲2000行的測量數據。
* 大屏幕液晶顯示 * 非接觸式測量
* 內置數據記錄器 * 內置可充電電池
* 高精度測量 * 測量范圍大
* 體積小，重量輕 * RS-232標準數據接口
四：手持式超聲波流量計工作原理
便攜式超聲波流量計是用來測量封閉管路液體流量的，它的傳感器是采用非接觸、附著式的，這樣就使安裝簡單易于操作。

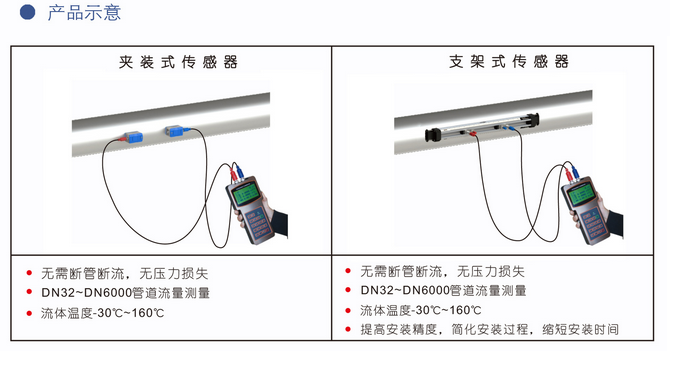

便攜式超聲波流量計的兩個傳感器具有收、發兩用的特點。使用者將兩個傳感器按照一定距離附著在管道外側即可，可以使用兩次聲程的V法，四次聲程的W法，或者采用聲波直接穿過被測管路的相對安裝的Z法。
當超聲波束在液體中傳播時，液體的流動將使傳播時間產生微小變化，其傳播時間的變化正比于液體的流速。零流量時，兩個傳感器發射和接收聲波所需的時間相同（可實際測量零流量的技術），液體流動時，逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。
流量計控制兩個傳感器輪流接收和發射超聲波并測量其間的傳播時間，計算時間差值，獲得的時差與流體的流速成正比，其關系符合下面的表達式：
五、便攜式超聲波流量計主要應用領域

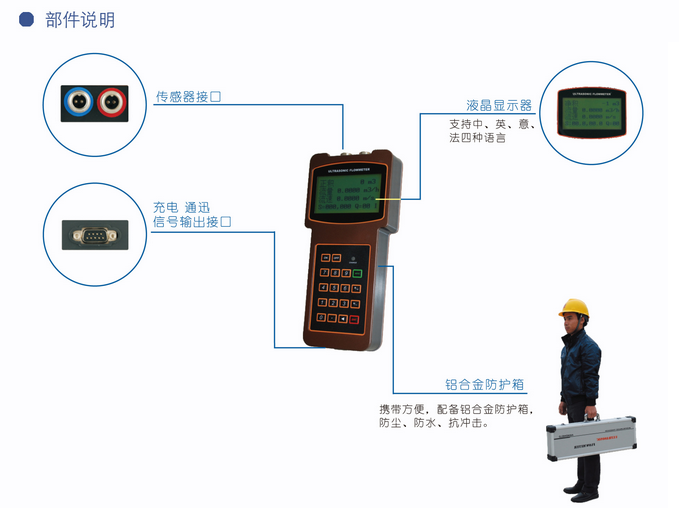

六：手持式超聲波流量計部件說明及快速操作
快速輸入：
常規測量時需要輸入下列參數：
1. 管道外徑
2. 管壁厚度
3. 管材
4. 襯材參數 （如有的話，可包括襯里厚度和襯材聲速）
5. 液體類型
6. 傳感器類型 （因?yàn)橹鳈C(jī)可支持多種不同傳感器）
7. 傳感器安裝方式
上述參數條件的輸入步驟一般遵循下列設置步驟：
1. 鍵入MENU 1 1 進入11號窗口輸入管壁厚度后鍵入 ENT 鍵；
2. 鍵入 ▼/- 進入12號窗口輸入管壁厚度后鍵入 ENT 鍵
3. 鍵入 ▼/- 進入14號窗口 ENT ， ▲/+ 或 ▼/- 選擇管材后鍵入 ENT 鍵；
4. 鍵入 ▼/- 進入16號窗口 ENT ， ▲/+ 或 ▼/- 選擇襯材后鍵入 ENT 鍵；
5. 鍵入 ▼/- 進入20號窗口 ENT ， ▲/+ 或 ▼/- 選擇流體類型后鍵入ENT 鍵；
6. 鍵入 ▼/- 進入23號窗口 ENT ， ▲/+ 或 ▼/- 選擇傳感器類型后鍵入 ENT 鍵；
7. 鍵入 ▼/- 進入24號窗口 ENT ， ▲/+ 或 ▼/- 選擇安裝方式后鍵入 ENT 鍵；
8. 鍵入 ▼/- 進入25號窗口，按所顯示的安裝距離及上步所選擇的安裝方式安裝好傳感器（見下節傳感器安裝部分）；
9. 鍵入MENU 0 1 進入01號窗口顯示測量結果。

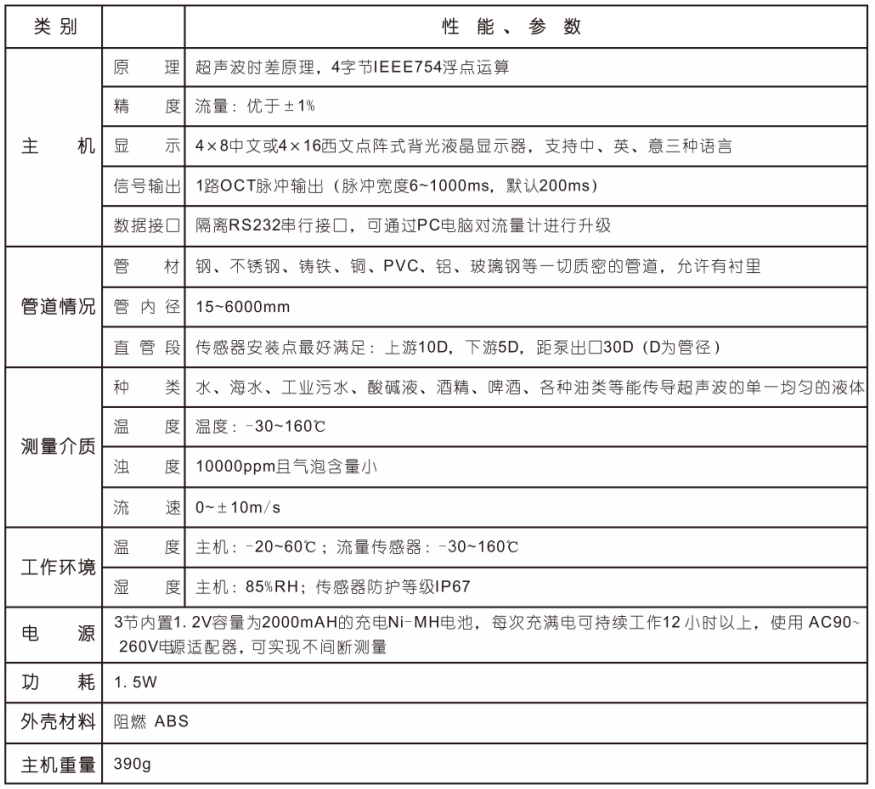

七、手持式超聲波流量計性能及參數

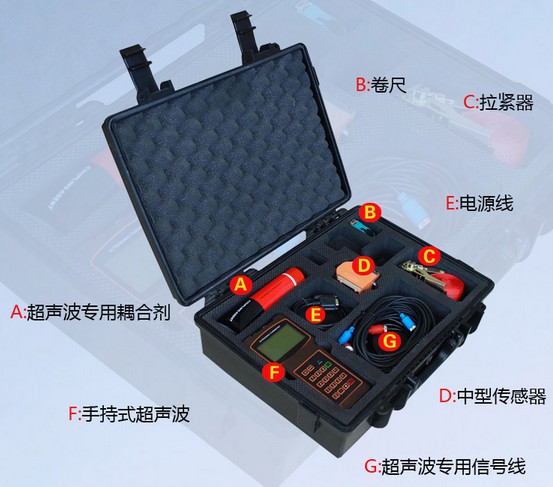

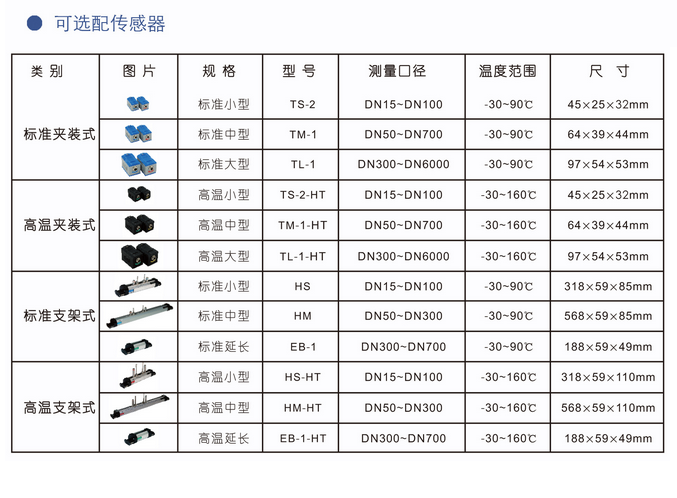

八：手持式超聲波流量計可選配件
訂購便攜式超聲流量計須知：
訂購便攜式超聲流量計時請?zhí)峁┫铝袇?shù)：
被測介質名稱;管徑范圍;工作壓力：高承受壓力；工作溫度：測量液體的zui低、高溫度；
材質要求：接液材質，如不知道用哪種材質，可以向我們咨詢（一般裝液體的是什么材質我們就可以用什么材質）；
特殊要求：請?jiān)谟嗀浨霸敿?xì)注明，如是否要帶遠傳等等。

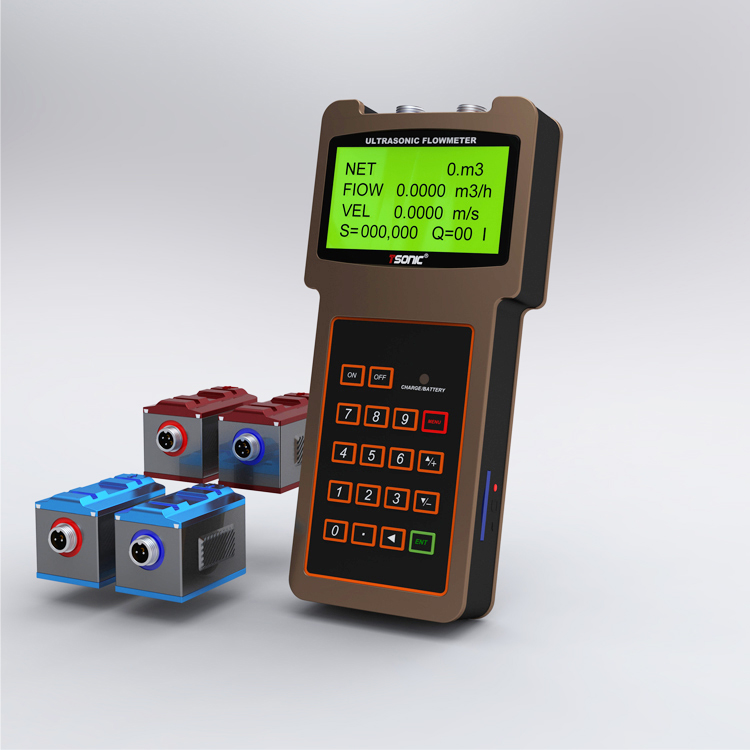

九：手持式超聲波流量計實物展示
