一、概述

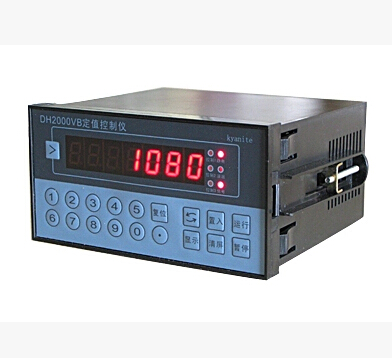

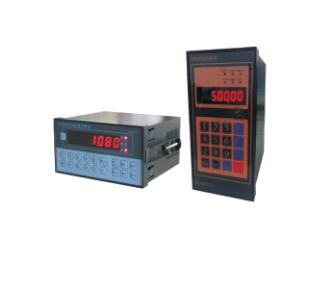

DH2000VB定值控制儀分為DH2000VB和DH2000VB-H二款，此兩款儀表功能與性能相同，只是安裝方式不同，DH2000VB為臥式盤裝結構，DH2000VB-H為立式盤裝結構。該儀表采用ATMEGA64A中心內核設計，集成度高，性能穩定可靠，適用性強，操作簡單方便。廣泛應用于工業控制環境，實現定量和批量控制功能的控制儀表。
1.1輸入：①流量信號：電壓脈沖: 5V（P—P）以上 頻率0—2KHz
電流脈沖: IL<1mA , IH>4mA 頻率0—2KHz
4-20mA，1-5V
②溫度：a、Pt100電阻信號。
b、4—20mA電流信號。
③外控信號：無源開關信號。
1.2輸出：①開關輸出：無源觸點３路。AC220V / 5A或DC24V / 10A
②模擬量輸出：4-20mA
③通訊：RS232 RS485
1.3顯示：①定量值范圍：0.1——999999.9（公斤或公升）
②桶數范圍：1——99 （桶）
③間隔時間：1——99 （秒）
④累計范圍：1——9999999（公斤或公升）
⑤溫度分辨率0.1℃ 補償范圍-25℃—60℃
1.4工作條件：
環境溫度：-20℃ — 50℃
相對濕度：≤85%
1.5外形及開孔尺寸
⑴DH2000VB
80×160×130（mm×mm×mm）(高×寬×深)
臥式儀表（盤裝式）
安裝開孔尺寸：77×155（mm×mm）（高×寬）
⑵DH2000VB-H
160×80×130（mm×mm×mm）(高×寬×深)
立式儀表（盤裝式）
安裝開孔尺寸：155×77（mm×mm）（高×寬）
1.6整機質量：約重200克
1.7工作電源：AC 90 V~~260 V。
第三：特點
1、 內置寬電壓范圍、隔離式開關電源。
2、 數據保護采用鐵電RAM。具有高可靠掉電數據保護功能。（無數次上電沖擊不丟失，數據保護可達100年）
3、 重要參數存入CPU內置EEPROM，可保證永不丟失。
4、 可單次或批次運行
5、 采用七位高亮度LED顯示，清晰明了。
6、 多通訊接口可保證和外部系統聯網。
7、 支持MODBUS
第四：儀表的安裝及接線
、 安裝：該儀表是盤裝儀表，一般安裝在機柜上，在機柜上按開孔尺寸（見參數介紹）開一方孔，將儀表插入，用隨機的固定件緊固即可。
2、 接線：

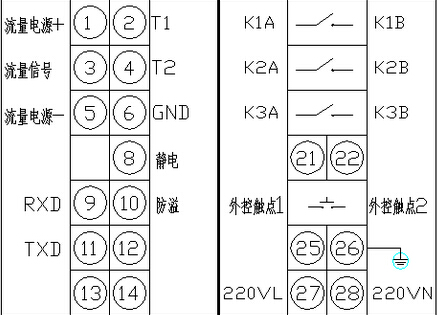

①端子圖如下;
②接線：

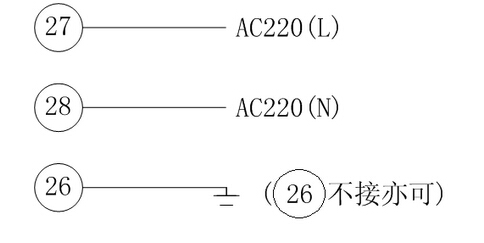

a、 首先我們要完成電源線的連接
注意：該儀表供電采用交流220V，電源線接至 端子，千萬不要接到其他端子上，一旦接錯，將會造成該儀表的損壞，不予保修。（注意儀表插入安裝孔時，不要上下倒置，要仔細看清端子標號）

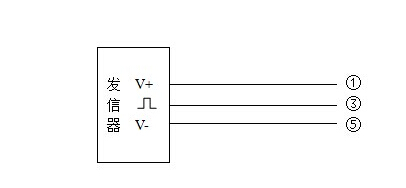

b、 流量信號：
c、 溫度信號：
注意：溫度采用三線制

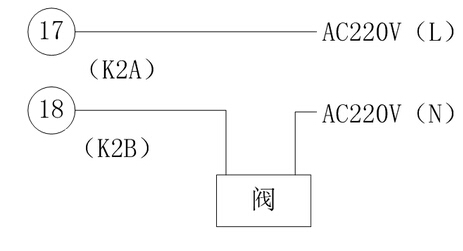

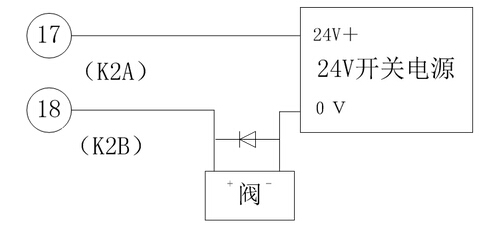

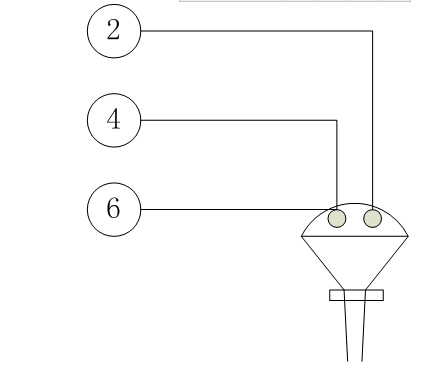

ⅠDC24V閥
Ⅰ電機控制采用220V交流接觸器

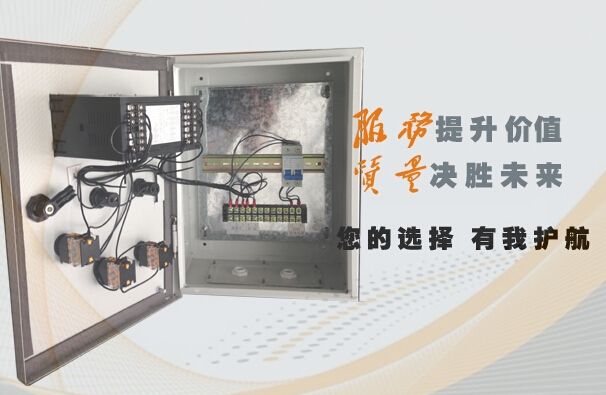

五、DH2000VB現場應用
