公司電話：0551-65350352明渠流量計常用巴歇爾槽，三角堰，矩形堰

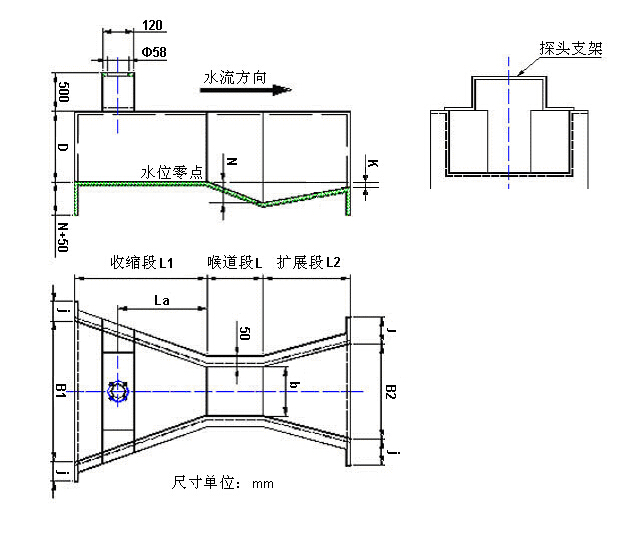

附1：巴歇爾槽（馬歇爾槽Parshall）
材質
l 8mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項
l 內部尺寸準確。內表面光滑、平整。
l j的尺寸與渠道安裝有關，請用戶根據現場情況而定。
l 巴歇爾槽的中心線要與渠道的中心線重合,使水流進入巴歇爾槽不出現偏流。
l 巴歇爾槽通水后，水的流態要自由流。巴歇爾槽的淹沒度要小于規定的臨界淹沒度。
l 巴歇爾槽的上游應有大于5倍渠道寬的平直段，使水流能平穩進入巴歇爾槽。即沒有左右偏流，也沒有渠道坡降形成的沖力。（參見下圖）
l 巴歇爾槽安裝在渠道上要牢固。與渠道側壁、渠底連結要緊密，不能漏水。使水流全部流經巴歇爾槽的計量部位。巴歇爾槽的計量部位是槽內喉道段。
|
序號 |
流量范圍（噸/小時） |
適用渠道mm |
水位范圍 |
臨界 淹沒度% |
||
|
Q（min） |
Q（max） |
>寬×高 |
h（min） |
h（max） |
||
|
1 |
0.3 |
19.4 |
>200×250 |
15 |
210 |
0.5 |
|
2 |
0.6 |
47.5 |
>250×300 |
15 |
240 |
0.5 |
|
3 |
2.8 |
115.6 |
>300×600 |
30 |
330 |
0.5 |
|
4 |
5.4 |
399.6 |
>450×800 |
30 |
450 |
0.6 |
|
5 |
9.0 |
903.6 |
>600×1000 |
30 |
600 |
0.6 |
|
6 |
12.6 |
1440.0 |
>1000×1200 |
30 |
750 |
0.6 |
|
7 |
16.2 |
2268.0 |
>1200×1200 |
30 |
750 |
0.6 |
|
8 |
45.0 |
3060.0 |
>1400×1200 |
50 |
750 |
0.6 |
常用型號規格明渠流量計安裝尺寸（單位：mm）
|
序號 |
喉道段 |
收縮段 |
擴散段 |
墻高 |
流量參數 |
|||||||
|
b |
L |
N |
B1 |
L1 |
La |
B2 |
L2 |
K |
D |
C |
n |
|
|
1 |
25 |
76 |
29 |
167 |
356 |
237 |
93 |
203 |
19 |
230 |
217 |
1.550 |
|
2 |
51 |
114 |
43 |
214 |
406 |
271 |
135 |
254 |
22 |
260 |
435 |
1.550 |
|
3 |
76 |
152 |
57 |
259 |
457 |
305 |
178 |
305 |
25 |
460 |
638 |
1.550 |
|
4 |
152 |
305 |
114 |
400 |
610 |
407 |
394 |
610 |
76 |
610 |
1372 |
1.540 |
|
5 |
228 |
305 |
114 |
575 |
864 |
576 |
381 |
457 |
76 |
770 |
1927 |
1.530 |
|
6 |
300 |
600 |
230 |
780 |
1350 |
902 |
600 |
920 |
80 |
800 |
2444 |
1.521 |
|
7 |
450 |
600 |
230 |
840 |
1425 |
948 |
750 |
920 |
80 |
950 |
3737 |
1.537 |
|
8 |
600 |
600 |
230 |
1020 |
1500 |
1000 |
900 |
920 |
80 |
950 |
5051 |
1.548 |

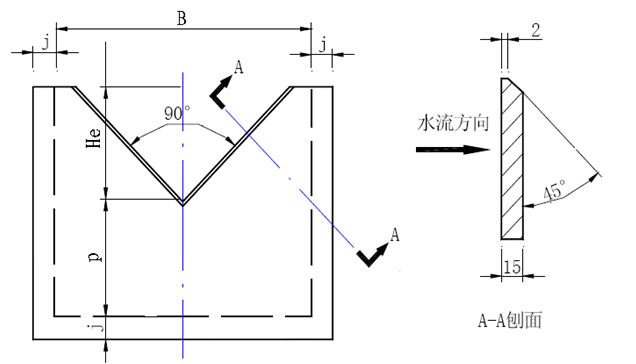

附2：三角堰（triangular weir）
材質
l 15mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項
l 三角口處的尺寸準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
l 三角堰的中心線要與渠道的中心線重合。
l j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。
常用型號規格明渠流量計安裝尺寸（單位：mm）
|
序號 |
流量范圍（噸/小時） |
適用渠道 |
B |
He |
p |
流量參數 |
||
|
Q（min） |
Q（max） |
>寬×高 |
n |
C |
||||
|
1 |
0 |
20 |
>275×220 |
275 |
110 |
110 |
2.5 |
5083 |
|
2 |
0 |
40 |
>360×288 |
360 |
144 |
144 |
2.5 |
5083 |
|
3 |
0 |
80 |
>475×380 |
475 |
190 |
190 |
2.5 |
5083 |
|
4 |
0 |
121 |
>560×448 |
560 |
224 |
224 |
2.5 |
5083 |
|
5 |
0 |
182 |
>660×528 |
660 |
264 |
264 |
2.5 |
5083 |
|
6 |
0 |
272 |
>775×620 |
775 |
310 |
310 |
2.5 |
5083 |
|
7 |
0 |
395 |
>900×720 |
900 |
360 |
360 |
2.5 |
5083 |
|
8 |
0 |
616 |
>1075×860 |
1075 |
430 |
430 |
2.5 |
5083 |
|
9 |
0 |
899 |
>1250×1000 |
1250 |
500 |
500 |
2.5 |
5083 |
|
10 |
0 |
1359 |
>1475×1180 |
1475 |
590 |
590 |
2.5 |
5083 |

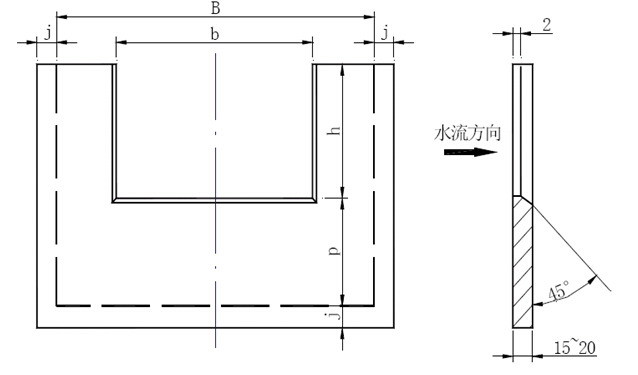

附3：矩形堰（rectangular weir）
材質
l 15～20mm厚的玻璃纖維不飽和聚酯復合材料（玻璃鋼）。 流量越大，相應增加壁厚。
注意事項
l 矩形口處的尺寸要準確、緣臺平直、光滑。板面光滑、平整、無扭曲。
l 矩形堰的中心線要與渠道的中心線重合。
l j為堰板嵌入渠道墻的部分，尺寸請用戶根據現場情況而定。
常用型號規格明渠流量計安裝尺寸（單位：mm）
|
序號 |
流量范圍（噸/小時） |
適用渠道 |
B |
b |
h |
p |
流量參數 |
||
|
Q（min） |
Q（max） |
>寬×高 |
n |
C |
|||||
|
1 |
0.04 |
85 |
>500×500 |
500 |
200 |
163 |
337 |
1.5 |
1280 |
|
2 |
0.05 |
195 |
>650×650 |
650 |
260 |
239 |
411 |
1.5 |
1660 |
|
3 |
0.08 |
414 |
>750×750 |
750 |
375 |
308 |
442 |
1.5 |
2406 |
|
4 |
0.10 |
803 |
>850×850 |
850 |
510 |
387 |
463 |
1.5 |
3318 |
|
5 |
0.15 |
1662 |
>1000×1000 |
1000 |
700 |
501 |
499 |
1.5 |
4669 |
|
6 |
0.19 |
3332 |
>1250×1250 |
1250 |
875 |
683 |
567 |
1.5 |
5886 |
|
7 |
0.26 |
6504 |
>1450×1450 |
1450 |
1160 |
857 |
593 |
1.5 |
8178 |
|
8 |
0.33 |
12643 |
>1800×1800 |
1800 |
1440 |
1142 |
658 |
1.5 |
10344 |
|
9 |
0.48 |
26396 |
>2150×2150 |
2150 |
1935 |
1453 |
697 |
1.5 |
15060 |
|
10 |
0.62 |
52524 |
>2700×2700 |
2700 |
2430 |
1929 |
771 |
1.5 |
19596 |
