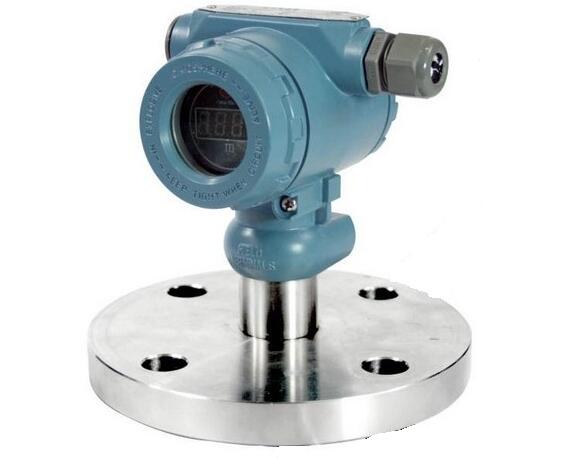

法蘭式液位變送器
法蘭式液位變送器被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。智能法蘭式液位變送器由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。
特點：
1. 結構簡單：無任何可動或彈性元件，因此可靠性高，維護量極少。
2. 安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
3. 調整方便：零位、量程兩個電位器可在液位檢測有效范圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
4. 用途廣泛；適用于高溫高壓、強腐蝕等介質的液位測量。
5. 小型化（2.4kg）全不銹鋼法蘭，易于安裝
6. 過程連接與其它產品兼容，實現測量
7. 是采用H合金護套的傳感器（），實現了優良的冷、熱穩定性
8. 采用16位計算機的智能變送器
9. 支持向現場總線與基于現場控制的技術的升級。
主要技術指標 ：
有效檢測范圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓范圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、堿、鹽或?qū)鬯姆蚁o腐蝕的任意介質
輸出信號：4-20mA、二線制，帶有基于HART協議的數字信號，遠程操控
現場顯示：模擬顯示0-100%、數字顯示、現場深度
選型表；
|
項目 |
代號 |
功能說明 |
||||||
|
變 送 器 結構形式 |
KY501L |
|
法蘭式液位變送器（擴散硅） |
|||||
|
KY503L |
|
法蘭式液位變送器（陶瓷） |
||||||
|
過程連接形式 |
D |
|
法蘭DN50 PN4.0MPA |
|||||
|
E |
|
法蘭DN80 PN4.0MPA |
||||||
|
S |
|
約定的特殊要求 |
||||||
|
過程連接材料 |
1 |
|
不銹鋼 |
|||||
|
2 |
|
PTFE |
||||||
|
3 |
|
約定的特殊要求 |
||||||
|
輸出信號 |
2 |
|
模擬信號4-20ma（二線制） |
|||||
|
4 |
|
模擬信號1-5V（3線） |
||||||
|
6 |
|
約定的特殊要求 |
||||||
|
現場顯示表類型 |
N |
無現場顯示 |
||||||
|
A |
模擬現場顯示 |
|||||||
|
S |
約定的特殊要求 |
|||||||
|
精度等級 |
1 |
0.1（本安型除外） |
||||||
|
2 |
0.25 |
|||||||
|
3 |
0.5 |
|||||||
|
測量量程 |
-□ |
|
||||||
