一、概述

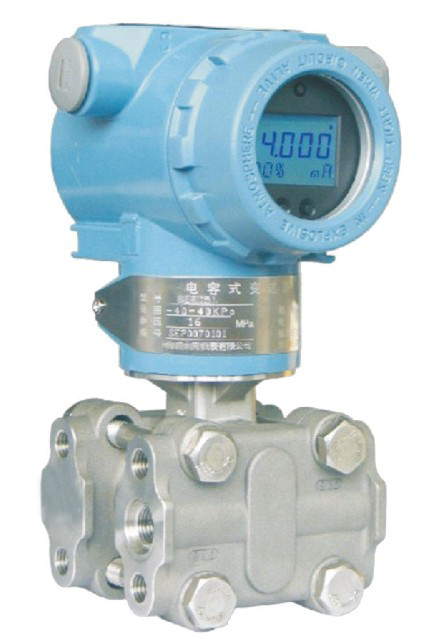

KY-3051GP智能壓力/差壓變送器是采用國外先進技術的高精度、小型化智能儀表，采用技術成熟的電容傳感器，具有長期穩定性好，可靠 性高的特點。通過數字技術，對傳感器的溫度和非線性進行補償，大大的提高了傳感器的精度和量程比范圍。儀表具有HART通訊接口，可通專門為之配備的組態 調試系統在計算上進行測試、組態、標定，也可用專門為之配備的手操器（與ROSEMONT275兼容）在現場進行組態和校正。適用于各類液體、氣體和蒸汽的壓力、差壓、絕壓的測量。
二、智能壓力變送器主要技術參數
①技術性能◆使用對象：液體、氣體或蒸汽
◆測量范圍：見選型規格表
◆輸出信號：4～20mAVDC.疊加HART協議數字信號
◆電 源：外部供電24VDC.（電源范圍12V～45V）
②性能指標
（在無遷移、316不銹鋼隔離膜片及其他標準測試條件下。）
◆量程比：40：1
◆精 度：量程為3、4、5
◆在量程比為1：1到10：1時，為調校量程的±0.1%
◆在量程比為10：1到40：1時，為±0.05（1+0.1URL/量程）%量程
◆量程為6、7、8、9、0
◆在量程比為1：1到10：1時，為調校量程的±0.15%
◆在量程比為10：1到40：1時，為±0.075（1+0.1URL/量程）%量程
◆穩定性:zui大量程范圍的±0.15%/6個月 。
◆溫度影響：零點溫度誤差為zui大量程的±0.25/55℃；包括零點和量程的總溫度誤差為zui大量程的±0.5/55℃
◆注意：對于量程3、9、0溫度影響誤差加倍
◆靜壓影響：（DP型在線性輸出時）零點誤差:加靜壓10MPa，量程4、5的零點誤差為zui大量程范圍的±0.25%，量程3、6、7、8的 零點誤差為zui大量程范圍的±0.5%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。（HP型在線性輸出時）零點誤差:加靜壓 31.2MPa，零點誤差小于zui大量程范圍的±2.0%。這是系統誤差,安裝前可按實際靜壓調校變送器零點,消除這個誤差。
◆電源影響：小于輸出量程的0.005%／V。
◆振動影響：在任意軸向上，頻率為200Hz，引起的誤差為zui大量程范圍的±0.05%／g。
◆負載影響：只要輸入變送器的電壓高于12V，在負載工作區內無負載影響。
◆安裝位置影響：zui大可產生不大于0.25kPa的零點誤差，可通過校正消除這個誤差，對量程無影響；測量本體相對法蘭轉動無影
③結構指標
1.接液件材料
◆隔離膜片：316不銹鋼、哈氏合金C、蒙乃爾和鉭；
◆排氣/排液閥：316不銹鋼、哈氏合金C和蒙乃爾；
◆法蘭和接頭：316不銹鋼、哈氏合金C、蒙乃爾；
◆O形圈：氟橡膠、丁腈橡膠、乙烯-丙烯；
2.非接液件材料
◆灌充液體：硅油或氟油；
◆螺栓：碳鋼鍍鋅；
◆電氣殼體：低銅鋁合金
◆O形圈：丁腈橡膠；
◆涂層：聚脂環氧樹脂；
3.引壓連接件
◆法蘭引壓口1/4-18NPT（錐管螺紋）；
◆接頭引壓口1/2-14NPT（錐管螺紋）；
◆電氣連接： 用1/2-14NPT帶螺紋端導線管。
◆重 量： 用3.5g（不包括選件）
三、智能壓力變送器型號選擇規格表
|
3051 GP型 |
壓力（含負壓）變送器 |
|||||||
|
|
2 |
0-0.1～1KPa |
||||||
|
3 |
0-1～6KPa |
|||||||
|
4 |
0-6～40KPa |
|||||||
|
5 |
0-40～250KPa |
|||||||
|
6 |
0-0.16～1MPa |
|||||||
|
7 |
0-0.4～2.5MPa |
|||||||
|
8 |
0-1.6～10MPa |
|||||||
|
9 |
0-4～25MPa |
|||||||
|
0 |
0-6～40MPa |
|||||||
|
|
代號 |
功能 |
||||||
|
N |
普通模擬型：（輸出：4～20mA） |
|||||||
|
G |
常規智能型：（輸出：4～20mA） |
|||||||
|
S |
標準智能型：（輸出：4～20mA帶HART總線協議） |
|||||||
|
Z |
數字化智能型：（輸出：4～20mA全數字化傳感器,自帶通訊鍵盤） |
|||||||
|
|
代號 |
結構材料 |
||||||
|
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
灌充液體 |
|||||
|
J1 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
||||
|
J2 |
316不銹鋼 |
316不銹鋼 |
哈氏C-276 |
|||||
|
J3 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
|||||
|
J4 |
316不銹鋼 |
316不銹鋼 |
鉭 |
|||||
|
|
||||||||
|
|
代號 |
精度 |
||||||
|
Q1 |
0.2%FS |
|||||||
|
Q2 |
0.5%FS |
|||||||
|
|
代號 |
電氣連接接頭 |
||||||
|
L1 |
M20X1.5內螺紋 |
|||||||
|
L2 |
1/2NPT內螺紋 |
|||||||
|
|
代號 |
附加選項 |
||||||
|
M1 |
0～100%線性指示表頭 |
|||||||
|
M3 |
數字顯示表頭 |
|||||||
|
B |
安裝支架 |
|||||||
|
D0 |
泄放閥在壓力室中部 |
|||||||
|
D1 |
側面泄放閥在壓力室上部 |
|||||||
|
D2 |
側面泄放閥在壓力室下部 |
|||||||
|
C0 |
1/2〃錐管內螺紋接頭 |
|||||||
|
C1 |
1/2〃引壓接頭及后部焊接引壓管φ14（供貨時含C0） |
|||||||
|
C2 |
丁字形螺紋接頭M20X1.5 |
|||||||
|
d |
防爆型EXdIICT5 |
|||||||
|
I |
本安型EXiaIICT6 |
|||||||
|
|
||||||||
3051GP 3 N JI Q1 L1 M1BC0 ← 選型舉例
