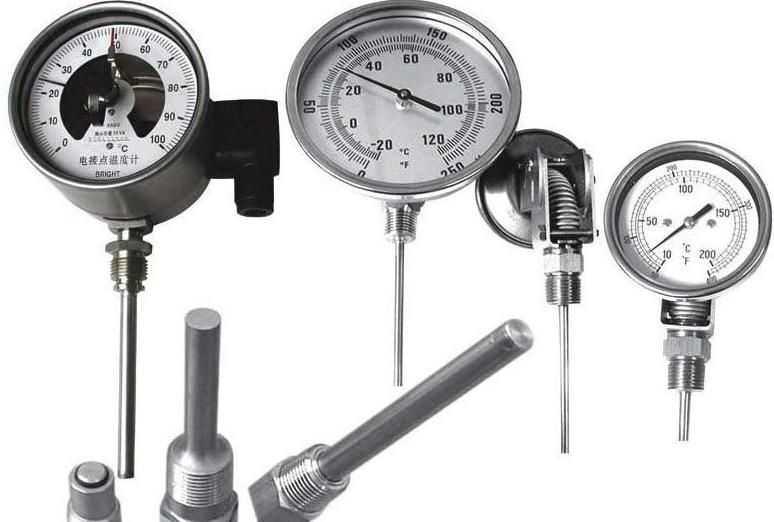

雙金屬溫度計
★ 產品簡介
WSS系列雙金屬溫度計是一種測量中、低溫度的現場檢測儀表。雙金屬溫度計可以直接測量各種過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。
Ⅰ 主要特點
現場顯示溫度，直觀方便；可靠，使用壽命長；
多種結構形式，可滿足不同要求。
Ⅱ 工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所對應的溫度值。
Ⅲ 技術參數
執行標準JB/T8803-1998 GB3836-83
標度盤公稱直徑：60、100、150
精度等級：（1.0）、1.5
熱響應時間：≤40S
防護等級：IP55
角度調整誤差：角度調整誤差應不超過其量程的1.0%
回差：雙金屬溫度計回差應不大于基本誤差限的正值
重復性：雙金屬溫度計重復性上限范圍應不大于基本誤差限正值的1/2
Ⅳ 測溫范圍
|
測量范圍 ℃ |
適 用 范 圍 |
|
|
工業、商業 |
實驗室、小型 |
|
|
-80～+40 |
√ |
√ |
|
-40～+80 |
√ |
√ |
|
0～50 |
√ |
√ |
|
0～100 |
√ |
√ |
|
0～150 |
√ |
√ |
|
0～200 |
√ |
√ |
|
0～300 |
√ |
√ |
|
0～400 |
√ |
√ |
|
0～500 |
√ |
√ |
正常工作天氣條件
|
工作場所 |
溫度 ℃ |
相對濕度 % |
|
掩蔽場所 |
-25～+55 |
5～100 |
|
戶外場所 |
-40～+85 |
5～100 |
Ⅴ 測量端形式

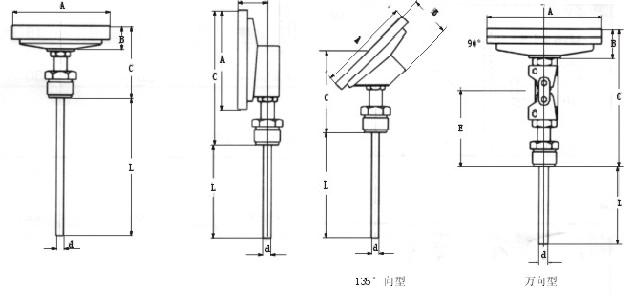

Ⅵ 尺寸及外形
|
形式 |
A |
B |
C |
E |
L |
d |
|
軸向型 |
65 |
23 |
73 |
- |
75 |
Φ6 |
|
105 |
23 |
73 |
- |
|||
|
155 |
23 |
73 |
- |
|||
|
徑向型 |
65 |
50 |
110 |
34 |
||
|
105 |
50 |
110 |
34 |
|||
|
105 |
50 |
110 |
34 |
|||
|
135°向型 |
105 |
23 |
85 |
- |
||
|
155 |
23 |
85 |
- |
|||
|
萬向型 |
105 |
23 |
178 |
120 |
||
|
155 |
23 |
178 |
120 |
Ⅶ選型編碼
|
系列號 |
WSS- |
雙金屬溫度計 |
|||||
|
表盤公稱直徑 |
3 |
Φ60 |
|||||
|
4 |
Φ100 |
||||||
|
5 |
Φ150 |
||||||
|
表盤形式 |
0 |
軸向（直型） |
|||||
|
1 |
徑向（角型） |
||||||
|
2 |
135°向（鈍角型） |
||||||
|
8 |
萬向（可調角型） |
||||||
|
安裝固定形式 |
0 |
無固定裝置 |
|||||
|
1 |
可動外螺紋 |
||||||
|
2 |
可動內螺紋 |
||||||
|
3 |
固定螺紋 |
||||||
|
4 |
固定法蘭 |
||||||
|
5 |
卡套螺紋 |
||||||
|
6 |
卡套法蘭 |
||||||
|
保護管形式 |
- |
普通型 |
|||||
|
W |
防護型 |
||||||
|
F |
防腐型 |
||||||
備注：
選型須知：請?zhí)峁┬吞?、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、總長和插入深度。選型舉例：萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，插深450mm； WSS-481， 0～400℃，l=450， M27×2，1.5級
