1：概述

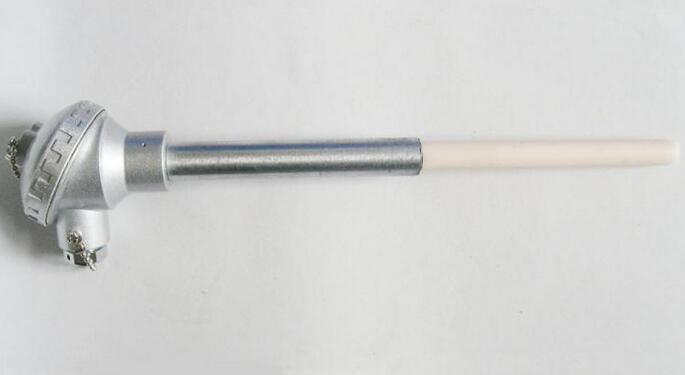

WR系列鉑銠熱電偶又叫貴金屬熱電偶，它作為溫度測量傳感器,通常與溫度變送器、調節器及顯示儀表等配套使用,組成過程控制系統，用以直接測量或控制各種過程中0-1800℃范圍內的流體、蒸汽和氣體介質以及固體表面等溫度。WR系列鉑銠熱電偶是由兩種不同成分的導體兩端接合成回路時,當兩接合點溫度不同時，就會在回路內產生熱電流。如果熱電偶的工作端與參比端存在有溫差時，顯示儀表將會批示出熱電偶產生的熱電勢所對應的溫度值。 WR系列鉑銠熱電偶的熱電動熱將隨著測量端溫度升高而增長，它的大小只與熱電偶材料和兩端的溫度有關、與熱電極的長度、直徑無關。
各種鉑銠熱電偶的外形常因需要而不相同，但是它們的基本結構卻大致相同，通常由熱電極、絕緣套保護管和接線盒等主要成分組成。
2：應用
鉑銠熱電偶適用于各種過程中高溫場合，廣泛應用于粉未冶金，燒結光亮爐，真空爐，冶煉爐，玻璃，煉鋼爐及陶瓷及工業鹽浴爐等測溫。
3：主要技術參數
電氣出口：M20x1.5,NPT1/2
精度等級：I 級、 II 級
防護等級：IP65
偶絲直徑：Φ0.
公稱壓力：常壓
4:測量溫度及允
|
熱電偶類別
|
代號
|
分度號
|
高溫度
|
測量溫度
|
允許偏差△t℃
|
|
鉑銠30-鉑銠6
|
R
|
B
|
0~1800
|
0-1600
|
±1.5℃或±0.25%t
|
|
鉑銠10-鉑
|
P
|
S
|
0~1600
|
0-1300
|
±1.5℃或±0.25%t
|
|
鎳鉻-鎳硅
|
N
|
K
|
0~1300
|
0-1100
|
±2.5℃或±0.75%t
|
|
鎳鉻-銅鎳
|
E
|
E
|
0~800
|
0-800
|
±2.5℃或±0.75%t
|

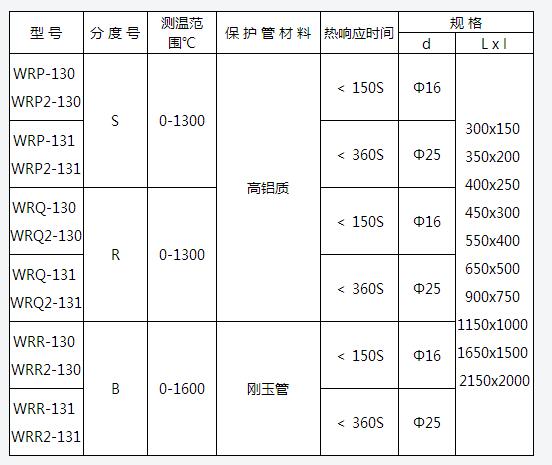

5：型號及規格
1) 熱電偶 I 級按協議訂貨；
2) 非置入部分為碳鋼。
鉑銠熱電偶系列產品有：單鉑銠熱電偶；雙鉑銠熱電偶；鎧裝鉑銠熱電偶；耐高溫鉑銠熱電偶；
