熱電阻（thermal resistor）是中低溫區zui常用的一種溫度檢測器。熱電阻測溫是基于金屬導體的電阻值隨溫度的增加而增加這一特性來進行溫度測量的。它的主要特點是測量精度高，性能穩定。其中鉑熱電阻的度是高的，它不僅廣泛應用于工業測溫，而且被制成標準的基準儀。熱電阻大都由純金屬材料制成，目前應用zui多的是鉑和銅，此外，現在已開始采用鎳、錳和銠等材料制造熱電阻。金屬熱電阻常用的感溫材料種類較多，zui常用的是鉑絲。工業測量用金屬熱電阻材料除鉑絲外，還有銅、鎳、鐵、鐵—鎳等。
熱電阻特點
4、進口薄膜電阻元件，性能可靠穩定。
熱電阻工作原理
熱電阻的測溫原理是基于導體或半導體的電阻值隨溫度變化而變化這一特性來測量溫度及與溫度有關的參數。熱電阻大都由純金屬材料制成，目前應用zui多的是鉑和銅，現在已開始采用鎳、錳和銠等材料制造熱電阻。熱電阻通常需要把電阻信號通過引線傳遞到計算機控制裝置或者其它二次儀表上。
熱電阻主要種類

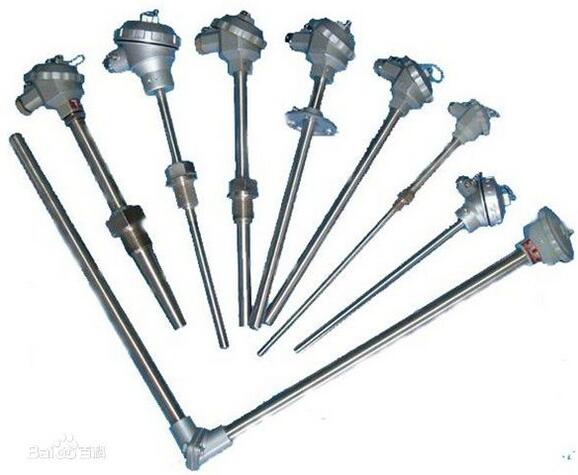

普通型熱電阻
鎧裝熱電阻是由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，它的外徑一般為φ2--φ8mm，zui小可達φmm。與普通型熱電阻相比，它有下列優點：
4、使用壽命長。
端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，現場不會引超爆炸。隔爆型熱電阻可用于Bla--B3c級區內具有爆炸危險場所的溫度測量。
在選擇熱電阻時需要知道的幾個參數：溫度范圍、測量介質（可體現是否需要防爆、防腐、防震）、安裝方式、保護直徑、保護管長度。
耐腐蝕工業熱電阻
注：1、訂貨時應注明：型號、分度號（Pt10、Pt100、Pt1000,Cu50）、允差（精度）等級（無標注時:鉑熱電阻提供B級精度）、固定裝置螺紋或法蘭尺寸、保護管直徑、名義總長L（L=l+150）、保護管材料、壓緊螺母（無標注時提供1Crl8Ni9Ti）、數量。
熱電阻型號標記方法 WZ□□-□□□
W
Z
□
□
-
□
□
□
①熱電阻材料代號
②
③固定裝置代號
④接線盒代號
⑤保護管代號
溫
度
儀
表
熱
電
阻
P-鉑熱電阻
C-銅熱電阻
無—單支
2—雙支
0－－無保護管
1－－無固定裝置
2－－固定螺紋
3－－活動法蘭
4－－固定法蘭
1—無接線盒
2－－-防濺型接線盒
3－－-防水型接線盒
4－－-防爆型接線盒
5－－-防腐型接線盒
一、鉑熱電阻
0－－-ф16金屬保護管
1－－-ф12金屬保護管
二、銅熱電阻
0－－-ф12金屬保護管
（銅熱電阻無ф16管）
保護管外層采用聚四氟乙烯，耐強酸、強堿腐蝕。
型號規格：WZ□F□-□□□代號意義與上同
2、訂貨時請盡量注明使用條件：使用溫度、測量介質及壓力等等，以便我們推薦經濟、合理的優化方案。
熱電阻接線方式
熱電阻采用三線制接法。采用三線制是為了消除連接導線電阻引起的測量誤差。這是因?yàn)闇y(cè)量熱電阻的電路一般是不平衡電橋。熱電阻作為電橋的一個橋臂電阻，其連接導線（從熱電阻到中控室）也成為橋臂電阻的一部分，這一部分電阻是未知的且隨環境溫度變化，造成測量誤差。采用三線制，將導線一根接到電橋的電源端，其余兩根分別接到熱電阻所在的橋臂及與其相鄰的橋臂上，這樣消除了導線線路電阻帶來的測量誤差。
